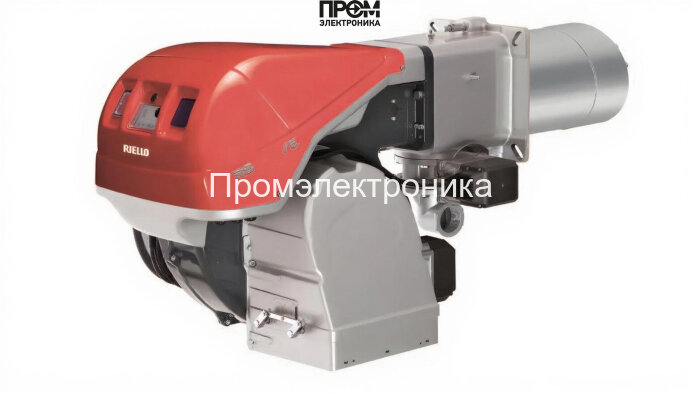

Газовая горелка Riello RS 130/E TC FS1 MB 415/1 - RT 52

Газовая горелка Riello RS 130/E TC FS1 MB 415/1 — техническое описание и конструктивные особенности

Предлагаемое промышленное решение Riello RS 130/E TC FS1 предназначено для применения в котельных и тепловых пунктах с диапазоном мощности 240–1600 кВт. Конструкция горелки сконструирована с акцентом на долговечность, точность модуляции и соответствие современным требованиям по энергоэффективности и снижению выбросов. Электронно-модулируемая система управления TC FS1 обеспечивает адаптацию подачи топлива и воздуха под текущую нагрузку, что минимизирует циклические потери и повышает КПД теплоагрегата.

Ключевые технические параметры

• Диапазон мощности: 240–1600 кВт — плавная электронная модуляция.
• Электродвигатель: 2200 Вт; потребляемая мощность до 3000 Вт; питание 220/380 В.
• Пламенная труба: 280×189 мм — оптимизированный профиль факела для низких выбросов.
• Расход газа: 16–151 нм³/ч; давление рампы: 24.8–51.9 мбар; противодавление −0.8…11.2 мбар.
• Классы защиты: электрозащита IP44, пылевлагозащита IP40; рабочий диапазон 0–40 °C.

Конструкция: основные узлы и компоненты

• Топливный насос — обеспечивает стабильное давление подачи топлива в рампу при различных режимах модуляции, выполнен с акцентом на износостойкость и минимальные пульсации потока.
• Датчик пламени — оптический/ионный датчик для контроля наличия устойчивого факела, интегрированный в цепь безопасности автоматики.
• Топочный автомат (блок управления TC FS1) — электронный контроллер модуляции, ведёт мониторинг параметров, хранит логи ошибок и управляет интерфейсами интеграции с ПЛК.
• Трансформатор розжига — высоковольтный узел для инициирования искры на электроды, обеспечивает стабильный розжиг при холодном старте.
• Реле давления — проверяет и защищает систему от аварийных перепадов давления, включается в алгоритм аварийного останова.
• Форсунки — набор сменных диффузоров и распылителей, настроенных под заданный диапазон расходов для формирования оптимального факела.
• Сервопривод — исполнительный механизм управления заслонками воздуха и газораспределения, обеспечивает точную позиционировку и повторяемость хода.
• Клапан — запорная и предохранительная арматура газовой рампы, реализована схема двойной герметизации и быстродействующего перекрытия.
• Электроды — зажигания и ионизации пламени, расположены для надёжного контроля розжига и детекции горения в диапазонах модуляции.

Эксплуатационные и сервисные рекомендации

• Пусконаладку и настройку рампы должен выполнять сертифицированный инженер с поверенными манометрами и анализатором продуктов сгорания.
• Регулярная проверка и чистка пламенной трубы, проверка датчиков пламени и состояния форсунок — по регламенту каждые 6–12 месяцев.
• Использование штатных запасных частей Riello и проверенных комплектующих для сохранения паспортных характеристик и соответствия гарантийным условиям.

Riello RS 130/E TC FS1 MB 415/1 сочетает в себе модульность, промышленную надёжность и современные алгоритмы управления, что делает её экономичным выбором для среднего и крупного теплового оборудования. Конструктивная целостность узлов и присутствие ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают безопасность, простоту обслуживания и длительный срок службы в профессиональных условиях.
