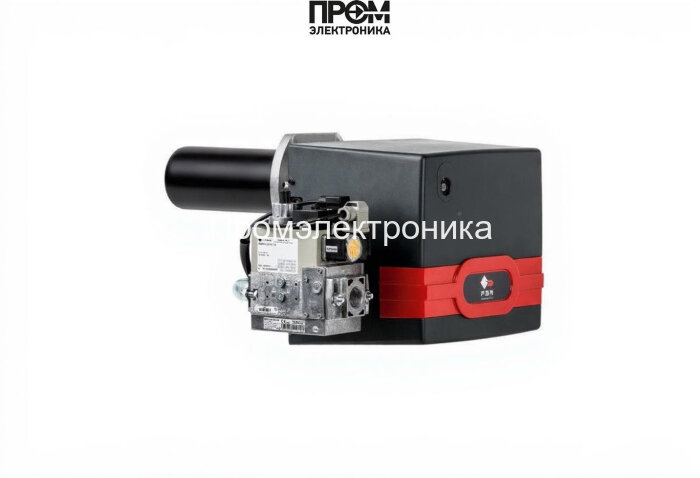

Газовая горелка FBR GAS X4 CE TC + R. CE D1"- S

Газовая горелка FBR GAS X4 CE TC + R. CE D1"- S — техническое описание и состав

Представленная газовая горелка FBR GAS X4 — профессиональное решение для стационарных котельных и промышленных теплоэнергетических установок. Технический стиль изложения ориентирован на инженеров и сервисные службы: акцент на конструктивных узлах, принципах работы и показателях, влияющих на безопасность и экономичность. Описание учитывает ключевые параметры и составные элементы горелки, необходимые для интеграции и обслуживания.

Ключевые технические параметры

• Мощность: 116–232 кВт
• Длина пламенной трубы: 160 мм
• Электропитание: 220 В
• Электродвигатель вентилятора: 200 Вт
• Потребляемая электрическая мощность: 226 Вт
• Расход газа: 11,7–23,4 нм³/ч
• Противодавление: от -0.1 до 5.53 мбар
• Давление рампы: 1.4–21 мбар
• Класс защиты: IP40
• Рабочая температура: от -15 до +40 °C

Конструктивные узлы и комплектация

Горелка спроектирована для надёжной длительной эксплуатации. Ниже перечислены основные детали, входящие в конструкцию и критичные для функционирования, диагностики и пусконаладочных работ:

• топливный насос — обеспечивает стабильную подачу газа в рампу и поддерживает требуемое давление;
• датчик пламени — контролирует наличие и параметр горения, интегрируется с системой безопасности;
• топочный автомат — модуль управления последовательностью запуска, защиты и логики безопасности;
• трансформатор розжига — формирует высоковольтный импульс для инициации искрового зажигания;
• реле давления — сигнализирует о критических изменениях давления газа и защищает систему от аварий;
• форсунки — распыляют газ для формирования стабильной факельной геометрии в пламенной трубе;
• серводвигатель/серво-привод — управляет положением заслонок и дозировкой воздуха или газа;
• клапан (запорный/регулирующий) — обеспечивает перекрытие подачи и тонкую настройку расхода;
• электроды — контролируют зажигание и стабильность горения, выдерживают режимы высокой температуры.

Эксплуатация и интеграция

• Монтаж и наладка должны выполняться квалифицированным персоналом с учётом требований противодавления и условий вентиляции.
• Регламент: проверка датчика пламени, электрических соединений, состояния форсунок и уплотнений не реже одного раза в год.
• При интеграции с автоматикой котла учитывать сигналы топочного автомата и время реагирования реле давления и сервоузлов.

FBR GAS X4 сочетает компактную конструкцию и сервисную компонентность: при необходимости возможна замена отдельных узлов (форсунок, электродов, трансформатора розжига, серво) без демонтажа корпуса, что снижает время простоя и общие эксплуатационные затраты.
