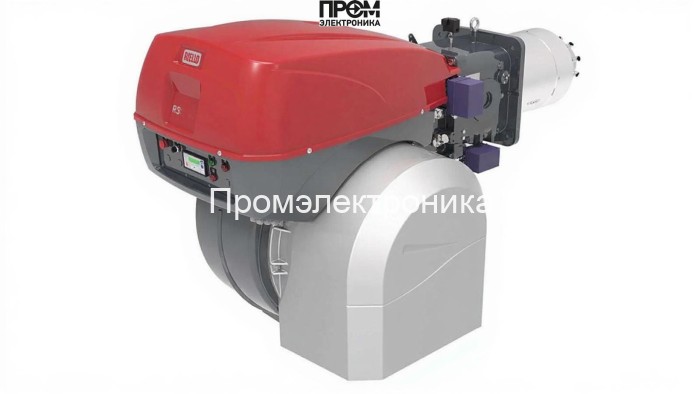

Техническое описание газовой горелки Riello RS 1000/M C01 TC FS1

Riello RS 1000/M C01 TC FS1 — промышленная газовая горелка прогрессивного типа, разработанная для высоконадёжной и энергоэффективной работы в котельных и технологических установках средней и большой мощности. Конструкция ориентирована на долговременную эксплуатацию при минимальных эксплуатационных затратах: короткая пламенная труба 538 мм, фланец DN 80 и диапазон мощности 1,1–10,1 МВт обеспечивают простую интеграцию в современные топочные блоки и соответствуют требованиям по снижению выбросов при оптимизированном сжигании.

Ключевые параметры

• Мощность: 1,1–10,1 МВт
• Расход газа: 130–940 нм³/ч
• Давление рампы: 14–107 мбар; противодавление: 0–26 мбар
• Питание: 220/380 В, потребляемая мощность электрооборудования 24 кВт
• Фланцевое подключение: DN 80; длина пламенной трубы: 538 мм
• Класс защиты: IP55; рабочая температура: 0–50 °C
• Масса: 490 кг; габариты: 217.5 × 120.6 × 133.8 см

Составные элементы и функциональные узлы

Горелка выполнена как полностью сервисная сборка, включающая механические и электронные модули, критичные для безопасной и точной работы. Ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении, поддерживает точность дозирования в широком диапазоне нагрузок.
• Датчик пламени — контролирует наличие факела и обеспечивает отключение подачи топлива при потухании, повышая безопасность эксплуатации.
• Топочный автомат — программируемый контроллер управления последовательностью розжига, мониторинга и сигнализации неисправностей.
• Трансформатор розжига — формирует искровой разряд для инициирования воспламенения, рассчитан на частые циклы включения с высокой надёжностью.
• Реле давления — следит за давлением в рампе и обеспечивает аварийное отключение при отклонениях от заданных параметров.
• Форсунки — формируют газо-воздушную смесь в зоне горения; конструкция обеспечивает стабильность факела при короткой пламенной трубе.
• Сервопривод — исполнительный механизм для точной регулировки дросселирования воздуха и газа, поддерживает пропорциональную подачу в режиме прогрессивного исполнения.
• Клапан — запорный элемент высшей надёжности для поточного и аварийного перекрытия подачи топлива.
• Электроды — контрольные элементы розжига и стабилизации пламенного разряда, выполнены из износостойких сплавов для длительного срока службы.

Преимущества при внедрении

• Прецизионное управление подачей топлива и воздуха обеспечивает экономию топлива и снижение выбросов.
• Модульная конструкция упрощает техническое обслуживание и замену узлов.
• Соответствие современным требованиям безопасности и устойчивость к эксплуатационным нагрузкам.

Данная конфигурация подходит для котлов среднего и высокого класса, технологических паровых и водогрейных установок, где требуется высокая степень автоматизации и точности управления процессом горения.
