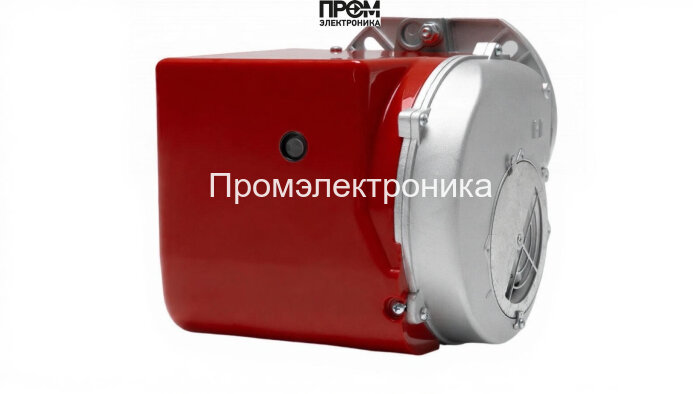

Дизельная горелка Flameair FAL 13/1 1 CV

Техническое описание дизельной горелки Flameair FAL 13/1 1 CV

Flameair FAL 13/1 1 CV — промышленная одноступенчатая дизельная горелка, спроектированная для устойчивой и экономичной работы в котлах водогрейного и парового типа. Конструкция ориентирована на простоту монтажа, удобство обслуживания и соответствие современным требованиям надежности. Модель обеспечивает диапазон тепловой мощности 60–130 кВт при допустимом противодавлении до 3.7 мбар, что делает её совместимой с типовыми модульными и трубчатыми котлами среднего класса.

Ключевые технические параметры

• Вид топлива: дизельное
• Диапазон мощности: 60–130 кВт
• Длина пламенной трубы: 157 мм (стандартный тип)
• Расход топлива: 5.06–10.96 кг/ч
• Электропитание: 220 В
• Электродвигатель вентилятора: 130 Вт
• Класс пылевлагозащиты электроотсека: IP40
• Вес: 10.5 кг; габариты: 42×36×32 см

Состав узлов и применяемые комплектующие

Конструктивно горелка включает прочный корпус с монтажными фланцами и электрическим отсеком, головку сгорания и узел подачи воздуха. Для обеспечения стабильной работы и безопасности предусмотрены следующие основные компоненты:

• топливный насос — дозирование и подача ДТ в форсунку с необходимым давлением;
• форсунки — распыление топлива с заданной характеристикой факела для эффективного сгорания;
• топочный автомат (блок управления) — логика контроля циклов розжига, горения и аварий;
• трансформатор розжига — генерация искры для надежного поджига смеси;
• датчик пламени — контроль наличия устойчивого пламени, блокировка при его отсутствии;
• реле давления — контроль подачи топлива и защитные функции по давлению;
• сервопривод — точная регулировка положения заслонок и дозирующих элементов;
• клапан (электромагнитный/регулирующий) — запор и аварийное перекрытие топливной магистрали;
• электроды — контроль и создание искры розжига, устойчивые к нагреву и коррозии.

Функциональные особенности и эксплуатация

• Одноступенчатая схема управления обеспечивает простоту настройки и минимальное количество переключений, повышая эксплуатационную надежность.
• Оптимизированный воздушный узел и конструкция пламенной трубы длиной 157 мм дают стабильную форму факела и рабочую эффективность на всем диапазоне мощности.
• Рекомендовано использование топливных фильтров и стабилизаторов напряжения для увеличения срока службы электроники и насосного узла.
• Плановое обслуживание включает очистку головки сгорания и форсунки, проверку состояния электродов, тестирование датчика пламени и проверку реле давления не реже одного раза в год при интенсивной эксплуатации.

Преимущества для систем тепло- и пароснабжения

• Универсальность применения: подходит для модульных и стационарных котлов средней мощности.
• Экономичность расхода топлива при сохранении стабильного КПД в рабочем диапазоне.
• Компактная конструкция и стандартные интерфейсы монтажа упрощают модернизацию и замену горелочных блоков.
• Интеграция с контроллерами верхнего уровня для автоматизации и мониторинга работы котельной.

Flameair FAL 13/1 1 CV — технически выверенное решение для промышленных и коммунальных установок, где приоритетами являются надежность сборки, предсказуемость сервисных интервалов и совместимость с типовыми котельными узлами. При подборе убедитесь в соответствии параметров противодавления и тепловой нагрузки с паспортом котла.
