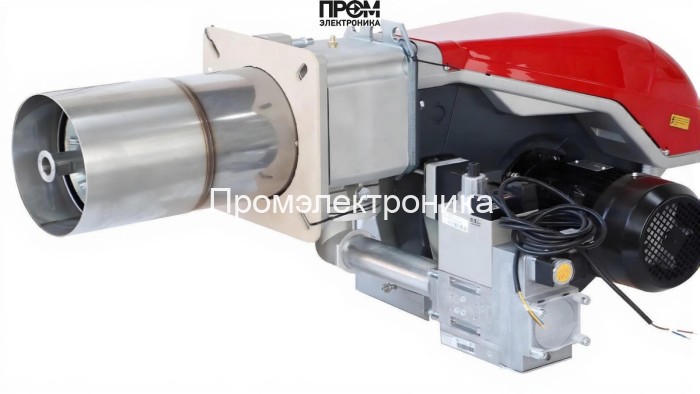

Газовая горелка Riello RS 100 TC FS1 MB 415/1 — техническое описание и состав узлов

Представленная горелка Riello RS 100 TC FS1 MB 415/1 — профессиональное решение для промышленных и коммунально‑технических котельных, рассчитанное на диапазон мощности 232–1163 кВт. Модель разработана как электронно‑модулируемая система с плавной регулировкой мощности, обеспечивающая оптимальную экономию топлива и стабильность горения в широком диапазоне нагрузок. Конструкция модульная, что упрощает доступ к обслуживанию ключевых элементов и снижает время простоев при сервисе.

Ключевые технические параметры

• Мощность: 232–1163 кВт
• Расход газа: 23–116 нм³/ч
• Длина пламенной трубы: 250 мм; диаметр: 179 мм
• Электропитание: 220 В / 380 В; электродвигатель: 1500 Вт; потребляемая мощность: 1800 Вт
• Противодавление в камере: от -0.9 до 9.3 мбар; давление газа на рампе: 17.4–37.3 мбар
• Классы защиты: IP40 (механические узлы), IP44 (электрическая часть)
• Вес: 73 кг; габариты: 109 × 52.7 × 55.5 см; уровень шума: 88 дБ

Состав и функциональные узлы горелки

Конструктивно горелка состоит из набора элементов, обеспечивающих безопасную и эффективную подачу топлива, розжиг, модуляцию горения и диагностику состояния. Основные детализированные компоненты:

• Топливный насос — обеспечивает стабильное давление и подачу газа к рампе; оборудован регуляцией и фильтрацией.
• Форсунки и газовая рампа MB 415/1 — распределяют топливо по камере смешения, снабжены измерительной арматурой и запорной фланцевой частью Rp 1 1/2".
• Клапаны — регулирующие запорные и предохранительные элементы рампы для поддержания рабочего давления 17.4–37.3 мбар.
• Сервопривод — исполнительный механизм для модуляции положения клапанов и регулирования подачи воздуха/газа.
• Трансформатор розжига и электроды — гарантируют стабильный искровой поджиг в автоматическом цикле старта.
• Датчик пламени — фотодатчик/ионный зонд для контроля наличия устойчивого горения и отключения при сбоях.
• Топочный автомат (электронный модуль управления) — реализует модуляцию мощности, защитные алгоритмы, диагностику и интерфейсы для интеграции в систему управления котельной (включая возможности удалённого мониторинга).
• Реле давления — контроль противодавления и аварийное отключение при выходе параметров за допустимые пределы.

Преимущества с эксплуатационной точки зрения

• Модульность — упрощённый доступ к элементам для ремонта и замены (форсунки, электроды, сервоприводы, клапаны).
• Электронная модуляция — снижение расхода топлива и точный контроль температуры теплоносителя.
• Интеграция с системами автоматики котельной и возможностью модернизации управления под современные требования 2026 года (IoT‑ready, удалённый мониторинг, энергоменеджмент).
• Высокая надежность комплектующих и соответствие промышленным требованиям по давлению и защите.

Данная техническая реализация делает Riello RS 100 TC FS1 MB 415/1 оптимальным выбором для промышленных водогрейных и паровых котлов средней и высокой мощности, где важны точность регулирования, безопасность розжига и удобство сервисного обслуживания.
