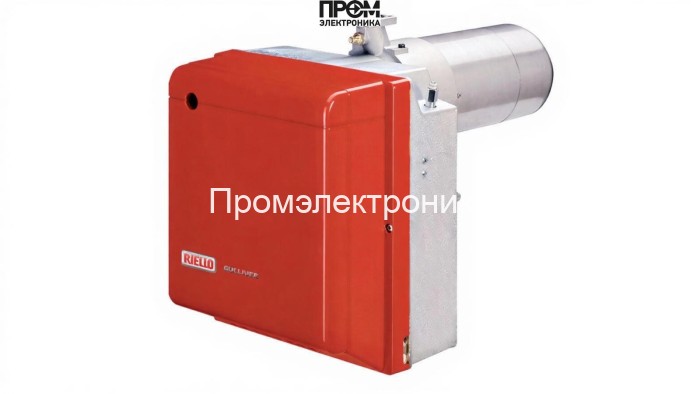

Газовая горелка Riello Gulliver RS5 MB 407/1 - F3SD 20 — техническое описание и состав узлов

Предлагаемая одноступенчатая газовая горелка Riello Gulliver RS5 (в сборке с газовой рампой MB 407/1 - F3SD 20) — промышленный модуль для водогрейных и паровых котлов средней мощности. Решение сконструировано для стабильной и безопасной эксплуатации в диапазоне 160–330 кВт при давлении рампы 10,2–35 мбар и противодавлении до 3,4 мбар. Горелка оптимизирована для минимизации циклов обслуживания и обеспечения повторяемости параметров горения в условиях переменных режимов нагрузки.

Ключевые узлы и составные детали

• Топливный насос — обеспечивает точную подпитку и поддержание давления газа на входе газовой рампы.
• Газовая рампа MB 407/1 — распределительный узел с регуляцией подачи топлива (диапазон рабочего давления 10,2–35 мбар).
• Датчик пламени — контролирует наличие стабильного факела и обеспечивает блокировку при его пропадании.
• Топочный автомат (блок управления) — реализует алгоритмы пуска, контроля и остановки горелки, гарантируя безопасность и синхронизацию узлов.
• Трансформатор розжига — формирует высоковольтные импульсы для инициирования искрового зажигания.
• Реле давления — контролирует подачу и отключает систему при отклонении давления от заданных параметров.
• Форсунки — формируют факел и обеспечивают оптимальное перемешивание воздуха и топлива для полного сгорания.
• Сервопривод — обеспечивает точное позиционирование регулирующих элементов и дросселей.
• Клапан (секционный газовый клапан) — обеспечивает гидравлическую и газовую защиту, проводит аварийное перекрытие подачи топлива.
• Электроды — формируют искру и контролируют устойчивость пламенного разряда.

Технические параметры (кратко)

• Мощность: 160–330 кВт
• Расход газа: 16–33 нм³/ч
• Длина пламенной трубы: 225 мм (минимум 203 мм), диаметр 137 мм
• Электропитание: 220 В; электродвигатель 250 Вт; потребляемая мощность 430 Вт
• Классы защиты: IP40 (пылевлагозащита), IP20 (электрозащита)
• Габариты/вес: 50.3 × 30 × 39.2 см / 18 кг

Особенности эксплуатации и обслуживание

• Монтаж и наладка — выполнять сертифицированным персоналом с проверкой герметичности рампы и корректной работы датчика пламени.
• Регулярные контрольные операции — проверка форсунок, состояния электродов и трансформатора розжига каждые 6–12 месяцев.
• Рекомендации по надежности — поддерживать чистоту системы подачи топлива, своевременно заменять реле давления и сервоприводы при признаках износа.

Riello Gulliver RS5 — промышленная горелка с продуманной архитектурой управления горением, сочетающая итальянское качество сборки и возможность интеграции в современные автоматизированные котельные системы. При подборе убедитесь в соответствии параметров давления и размеров фланцев (Rp 3/4") с вашим оборудованием.
