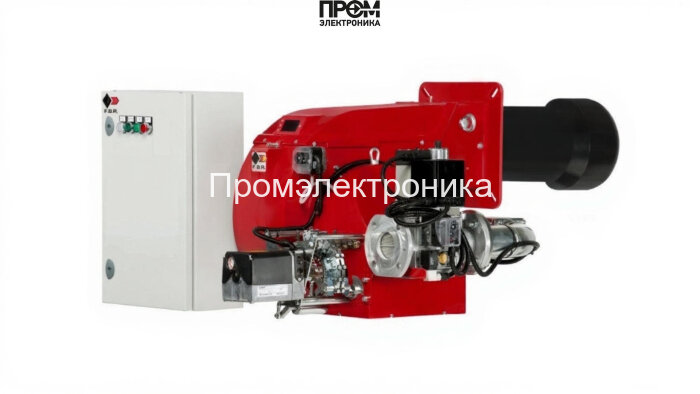

Газовая горелка FBR GAS P 300/M CE TL MEC + R. CE-CT DN65-FS65

Газовая горелка FBR GAS P 300/M CE TL MEC + R. CE-CT DN65-FS65 — техническое описание и конструктивные узлы

Предлагаемое решение — промышленная прогрессивная газовая горелка FBR GAS P 300/M, спроектированная для стабильной и экономичной работы в диапазоне мощности 465–3488 кВт. Конструкция ориентирована на длительную эксплуатацию в котельных и теплогенераторах среднего и крупного класса, обеспечивает высокую энергоэффективность, низкий уровень выбросов и простоту сервисного обслуживания при использовании современных систем автоматизации 2026 года.

Ключевые технические параметры

• Мощность: 465–3488 кВт
• Номинальное присоединение: DN65 (адаптер DN65-FS65)
• Давление рампы: 5.6–62 мбар; противодавление: 0–16 мбар
• Расход газа: 47–351 нм³/ч
• Электропитание: 220/380 В; двигатель 7500 Вт; потребляемая мощность 7800 Вт
• Длина пламенной трубы: 495 мм (удлинённая)
• Класс защиты электроники: IP54; уровень шума: 81–85 дБ

Конструкция и состав основных узлов

Горелка разработана по модульному принципу: каждый функциональный узел обеспечен доступом для обслуживания и быстрой замены. Ниже приведён перечень ключевых компонентов, определяющих работоспособность системы и её безопасность.

• Топливный насос — обеспечивает стабильную подачу топлива в рампу, оснащён системой демпфирования пульсаций для равномерного расхода при любых нагрузках.
• Датчик пламени — оптический/ионный контроль наличия факела с быстродействующей сигнализацией отказа и интерфейсом для ПЛК.
• Топочный автомат — ступенчатая/модулирующая система управления запуском, защитой при пропадании пламени и аварийной остановкой.
• Трансформатор розжига — высоковольтный блок с повышенной надёжностью, рассчитан на интенсивные циклы включения в промышленных режимах.
• Реле давления — контролирует давление в рампе и формирует блокировки при выходе параметров за допустимые пределы.
• Форсунки — комплект сменных сопел для точной настройки факела и оптимизации эмиссий в зависимости от типа газа.
• Сервопривод — точная модуляция подачи воздуха/газа, обеспечивает соответствие заданной кривой мощности и минимизацию перерасхода топлива.
• Клапан — запорные и регулирующие элементы с двойной защитой и быстродействием на срабатывание.
• Электроды — инициирующие разряд для розжига и контроля искрового зазора, выполнены из износостойких сплавов.

Преимущества и эксплуатационные рекомендации

• Модульная архитектура упрощает интеграцию с современными системами управления и мониторинга 2026 г.
• Оптимальная длина пламенной трубы и конструкция головки обеспечивают стабильность горения и минимальные NOx/CO выбросы.
• Рекомендуется регулярная проверка герметичности рампы, состояния форсунок, электродвигателя и системы заземления согласно регламенту.
• При монтаже обеспечить доступ к трансформатору розжига, сервоприводу и датчику пламени для оперативных наладочных работ.

FBR GAS P 300/M — промышленная горелка для установок, где требуются высокая надёжность, точная модуляция и соответствие современным экологическим и энергетическим стандартам. Контроль ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасную и эффективную работу в широком диапазоне условий.
