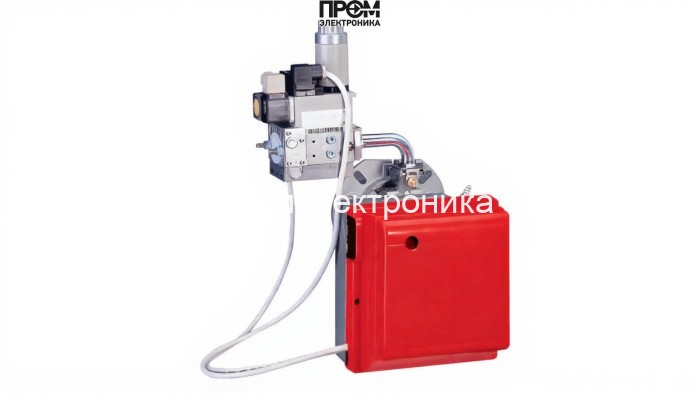

Газовая горелка Riello Gulliver BS4D MB 410/2 - F3SD 20 — техническое описание

Документ предназначен для специалистов по теплотехнике и проектировщиков. Газовая горелка Riello Gulliver BS4D в комплекте с газовой рампой MB 410/2 — решение для стационарных водогрейных и паровых котлов с номинальной мощностью 110–250 кВт. Описание выполнено в строгом техническом стиле, содержит перечень функциональных узлов, ключевые параметры и рекомендации по эксплуатации и обслуживанию.

Ключевые технические параметры

• Тип топлива: природный газ;
• Тепловая мощность: 110–250 кВт;
• Исполнение: двухступенчатая (two-stage) для стабильного режима работы;
• Расход газа: 11–25 нм³/ч при давлении рампы 6–21 мбар;
• Пламенная труба: Ø137×168 мм (минимальная длина 145 мм);
• Электропитание: 220 В; электродвигатель 250 Вт; потребляемая мощность ~530 Вт;
• Рабочая температура: 0…40 °C; противодавление в теплообменнике: 0…4.2 мбар;
• Классы защиты: корпус IP40, электроузлы IP20; габариты 46.9×30×39.2 см; вес 18 кг.

Комплект и конструкция

Модульная конструкция упрощает монтаж и техническое обслуживание. Поставка включает голову сгорания, газовую рампу Riello MB 410/2 — F3SD 20, приводной узел и электроаппаратуру. Компоненты выполнены для промышленной эксплуатации с упором на надежность и ремонтопригодность.

Основные узлы горелки

• Топливный насос: обеспечивает стабильную подачу газа в рампу, совместим с рабочим давлением 6–21 мбар;
• Датчик пламени: электрический оптический/ионный датчик для контроля наличия пламени и обеспечения безопасности;
• Топочный автомат: логический блок управления двухступенчатой работой, реализует алгоритмы розжига и блокировки;
• Трансформатор розжига: генератор высокого напряжения для искрового зажигания электродов;
• Реле давления: контроль минимального/максимального давления в рампе, защищает систему от аварий;
• Форсунки: газораспределительный блок в голове сгорания, оптимизированный под диапазон расхода 11–25 нм³/ч;
• Сервопривод: исполнительный механизм для переключения ступеней и регулировки положения клапанов;
• Клапан(ы): запорные и предохранительные газовые клапаны на рампе и подаче газа;
• Электроды: напряжение розжига и ионизационные электроды в головке сгорания для контроля розжига и горения.

Рекомендации по монтажу и пуско-наладке

• Перед установкой сверить геометрию камеры сгорания с размерами пламенной трубы (Ø137 мм, длина 168 мм, мин. 145 мм);
• Проверить правильность подключения рампы и регулировку давления 6–21 мбар; при монтаже использовать фитинги Rp 1 1/4";
• Настроить топочный автомат и параметры розжига в соответствии с инструкцией производителя; проверить работу датчика пламени и трансформатора розжига.

Обслуживание и диагностика

Плановое техническое обслуживание включает проверку герметичности газовой сети, контроль состояния электродвигателя и сервоприводов, очистку пламенной трубы и проверку работоспособности датчиков и клапанов. Для оперативной диагностики рекомендуется иметь приборы для измерения давления рампы и мониторинга ионизационного сигнала. Соблюдение регламента обеспечивает длительный срок службы и безопасную эксплуатацию установки.

Горелка Riello Gulliver BS4D — инженерное решение для надежного промышленного отопления и технологических процессов с прозрачной структурой узлов и возможностью оперативного сервисного обслуживания.
