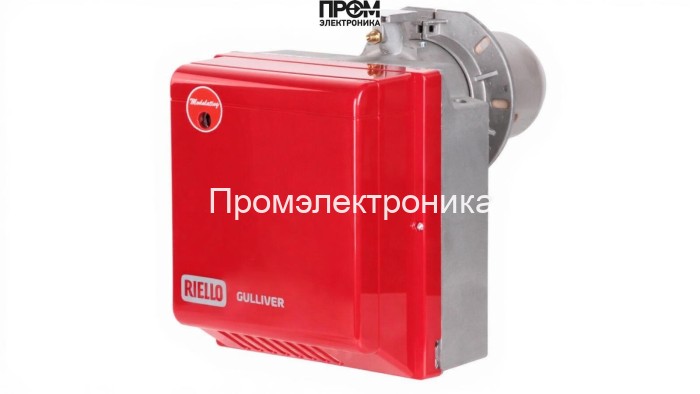

Газовая горелка Riello Gulliver BS4/M — техническое описание и конструктивные узлы

Газовая горелка Riello Gulliver BS4/M — промышленная модулируемая установка для котельных и технологических процессов. Аппарат рассчитан на плавное изменение тепловой мощности в диапазоне 68–250 кВт, обеспечивает стабильный расход газа 6.8–25 нм³/ч при электропитании 220 В и потребляемой мощности до 530 Вт. Конструкция ориентирована на долговременную эксплуатацию в стандартных инженерных помещениях при температуре от 0 до 50 °C.

Ключевые компоненты и их функции

• Топливный насос — регулирует подачу топлива к форсункам при необходимости интеграции с рампой и системами под давлением;
• Датчик пламени — обеспечивает сигнальную защиту и контроль наличия горения, предотвращая аварийные ситуации;
• Топочный автомат — управляющий модуль, реализующий логику розжига, контроля пламени и модуляции мощности;
• Трансформатор розжига — формирует импульсы высокого напряжения для электрических разрядов на электродах;
• Реле давления — контролирует допустимое противодавление в линии, защищая систему от обратного давления;
• Форсунки — обеспечивают качественное распыление газа, оптимизируя топливовоздушную смесь;
• Сервопривод — реализует плавное управление дроссельными заслонками и подачей воздуха/газа;
• Клапан — запорный элемент газовой линии с электроприводом и защитными блокировками;
• Электроды — отводят искру розжига и участвуют в мониторинге устойчивости пламени.

Технические параметры

• Мощность: 68–250 кВт;
• Длина пламенной трубы: 168 мм (минимум 145 мм), диаметр 137 мм;
• Электродвигатель: 250 Вт; потребляемая мощность: 530 Вт;
• Противодавление: от -0.5 до 4.8 мбар; уровень шума: 67 дБ;
• Вес/габариты: 18 кг / 44.6×33×39.2 см; степень защиты IP40/IP20.

Особенности монтажа и обслуживания

• Интеграция: проверить соответствие фланцев и параметров газовой рампы перед установкой;
• Обслуживание: ежегодная чистка головы сгорания, проверка датчика пламени, состояния электродов и форсунок;
• Диагностика: контроль работы топочного автомата, трансформатора розжига и реле давления для поддержания безопасности и экономичности.

Riello Gulliver BS4/M — оптимальное решение для промышленных и коммерческих котельных, где важны точность модуляции, безопасность и простота обслуживания. Конструкция включает все ключевые узлы обеспечения надежного запуска, устойчивого горения и защищённой эксплуатации.
