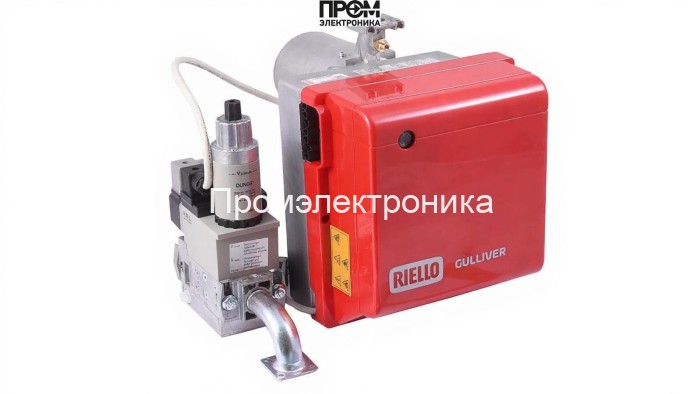

Газовая горелка Riello Gulliver BS2D TL MB 405/2 — техническое описание

Данный документ предназначен для проектировщиков и сервис-инженеров. Горелка Riello Gulliver BS2D TL с рампой MB 405/2 — двухступенчатое газовое устройство мощностью 35–91 кВт, оптимизированное под современные требования энергоэффективности и надежности котельных систем 2026 года. Конструкция рассчитана на эксплуатацию при температуре от 0 до 40 °C, электропитание 220 В, класс защиты IP40 / IP20 для электрической части.

Конструктивные узлы (основные детали)

• Топливный насос — обеспечивает стабильную подачу газа в газовую рампу при давлении 4.2–15.6 мбар; настроен на минимальные колебания расхода в диапазоне 3.5–9 нм³/ч.
• Датчик пламени — электронный сенсор контроля состояния горения, обеспечивает быстрый сигнал ошибки и защитное отключение при пропадании пламени.
• Топочный автомат — двухступенчатая система управления (BS2D) для корректной логики включения и защиты от аварийных режимов.
• Трансформатор розжига — высоковольтный модуль для генерации искры, совместим с комплектом электродов горелки.
• Реле давления — контролирует противодавление (0–2.4 мбар) и блокирует работу при превышении допустимых значений.
• Форсунки (расходные элементы рампы) — измеренно дозируют газ, обеспечивая стабильность горения и соответствие диапазону мощности.
• Сервопривод — механический исполнитель для переключения ступеней и регулирования подачи воздуха/газа при переходных режимах.
• Клапан безопасности — многоуровневая блокировка подачи топлива при нештатных ситуациях.
• Электроды — зажигающие и ионные электроды, выполнены из коррозионно-стойкого сплава, обеспечивают стабильный розжиг и детекцию пламени.

Ключевые технические параметры

• Мощность: 35–91 кВт; расход газа: 3.5–9 нм³/ч.
• Диаметр пламенной трубы: Ø106 мм; штатная длина 114 мм (min 100 мм).
• Электродвигатель: 90 Вт; потребляемая мощность: 180 Вт; питание: 220 В.
• Противодавление: 0–2.4 мбар; давление на рампе: 4.2–15.6 мбар.
• Уровень шума: 62 дБ; масса: 13 кг; габариты: 53.2×25.5×32.5 см.

Рекомендации по интеграции и обслуживанию

• При проектировании предусмотреть монтаж вала пламенной трубы Ø106 мм и фланец Rp 3/4".
• Регламент: ежемесячная визуальная проверка, 6‑месячная очистка форсунок и пламенной трубы, годичная проверка трансформатора розжига и датчика пламени.
• При интеграции в автоматизированные системы рекомендована проверка совместимости топочного автомата с ПЛК и установка дополнительной сигнализации по реле давления и датчику пламени.

Riello Gulliver BS2D TL — практичное сочетание итальянской сборки и инженерных решений, предназначенное для малых и средних котельных, позволяющее обеспечить стабильность горения, безопасность и экономичную эксплуатацию в современных условиях.
