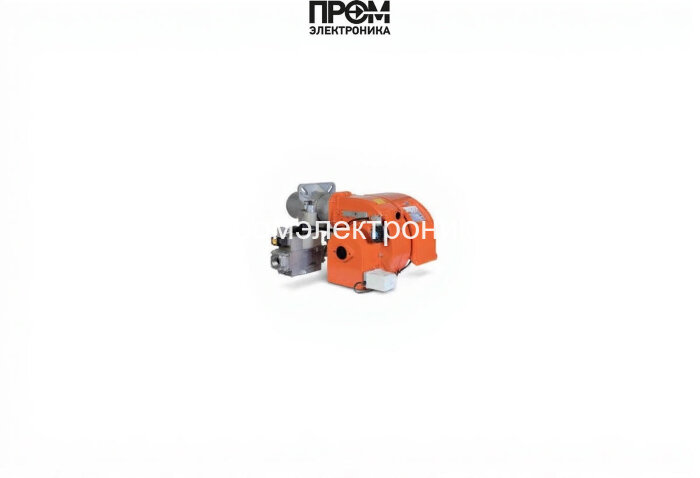

Газовая горелка Baltur TBG 45 PN

Газовая горелка Baltur TBG 45 PN — техническое описание и состав узлов

Представленная модель Baltur TBG 45 PN — профессиональная газовая горелка среднего класса, разработанная для промышленного и коммунально‑бытового применения. Решение ориентировано на эффективную и экономичную выработку тепла в диапазоне мощности 100–450 кВт при пневморегулируемой схеме подачи воздуха. Конструкция и комплект узлов проектированы с акцентом на точность модуляции, безопасность и простоту интеграции в современные системы автоматизации отопления и ТПУ.

Ключевые технические характеристики

• Тип топлива: природный и сжиженный газ;
• Мощность: 100–450 кВт, расход газа 10.1–45 нм³/ч;
• Пневморегулируемая (прогрессивная) схема для стабильного соотношения воздух/газ при изменениях давления;
• Длина пламенной трубы: 300 мм; противодавление камеры: 0–8 мбар;
• Электропитание: 220 В, однофазный привод 0,5 кВт;
• Соответствие требованиям безопасности и стандартам ЕС (компоненты по EN 298 и проч.).

Комплектующие и основные узлы горелки

• Топливный насос / газовый регулятор — обеспечивает точную подачу и стабилизацию рабочего давления газа, уменьшает пульсации потока и позволяет корректировать расход при модуляции мощности.
• Датчик пламени (электрод ионизации) — оперативно фиксирует наличие/отсутствие пламени, интегрируется с автомatikой выключения при отказе, предотвращая утечку топлива.
• Топочный автомат (блок управления по EN 298) — реализует алгоритмы розжига, контроля пламени, блокировок и модуляции, обеспечивает интерфейс для внешней системы управления и аварийной сигнализации.
• Трансформатор розжига — высоковольтный блок для формирования искры при запуске; рассчитан на длительные циклы эксплуатации и быстрый многократный запуск.
• Реле давления (прессостат) — контролирует давление воздуха/дымовых газов в канале, предотвращая работу при недостаточной тяге и обеспечивая безопасные условия горения.
• Форсунки (жиклеры) — сменные сопла для настройки состава смеси под конкретный вид газа и диапазон расходов; позволяют оптимизировать КПД и снизить выбросы NOx.
• Сервопривод — электромеханический привод для регулировки дроссельной заслонки и точной настройки расхода воздуха в режиме модуляции.
• Клапан газовый — электрический запорный клапан с быстрым срабатыванием и уплотнением, оснащён цепочью контроля состояния «открыт/закрыт» для системы безопасности.
• Электроды — розжига и ионизации: устойчивы к высокой температуре, расположены в зоне стабильного пламени для надёжного контроля и воспламенения.

Преимущества и эксплуатационные особенности

• Точная модуляция и стабильное соотношение воздух/газ — экономия топлива и снижение эксплуатационных расходов;
• Компактная конструкция с алюминиевым корпусом и нержавеющей сопловой группой — повышенная коррозионная стойкость;
• Упрощённая интеграция в современные АСУ ТП благодаря стандартным электрическим разъёмам и возможности подключения внешнего регулятора мощности;
• Сервисная доступность ключевых узлов: форсунки, электроды, сервопривод и клапаны заменяются без демонтажа корпуса.

Рекомендации по монтажу и техобслуживанию

• Пусконаладочные работы и проверку герметичности проводить только сертифицированным специалистам;
• Регулярные проверки: состояние электродов и трансформатора розжига, герметичность клапанов и корректность работы реле давления — минимум раз в год при нормальной эксплуатации;
• Использование оригинальных запасных частей и настройка жиклеров под конкретный газ гарантируют соответствие показателей КПД и выбросов.
