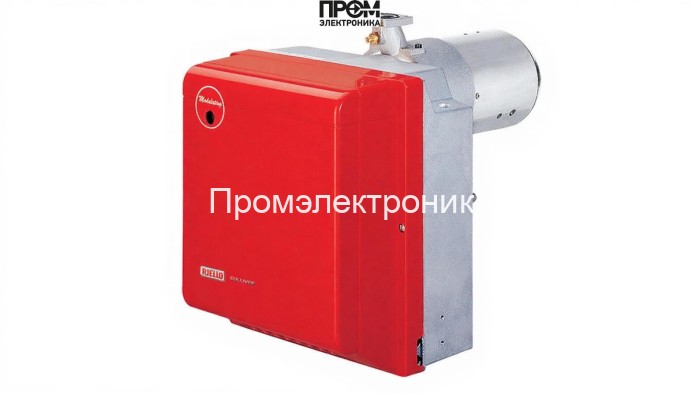

Газовая горелка Riello Gulliver BS2/M — техническое описание и состав

Riello Gulliver BS2/M — профессиональная модулируемая газовая горелка диапазона 26–91 кВт, разработанная для точного контроля горения в котельных и технологических установках. Конструкция ориентирована на повышенную эксплуатационную надежность, энергоэффективность и простоту обслуживания. Данная спецификация и конструктивный набор элементов обеспечивают стабильную работу при расходе газа 2.6–9.1 нм³/ч, длине пламенной трубы 114 мм (минимум 100 мм) и диаметре 106 мм.

Ключевые технические параметры

• Мощность: 26–91 кВт — плавная модуляция под нагрузку.
• Расход газа: 2.6–9.1 нм³/ч — оптимизация экономии топлива.
• Электропитание: 220 В, потребляемая мощность 180 Вт; электродвигатель 90 Вт.
• Климатические условия: рабочая температура 0…50 °C; классы защиты IP40 (пылевлагозащита) и IP20 (электрозащита).
• Противодавление: от -0.5 до 5.1 мбар; масса 12 кг; габариты 36.6×28.5×32.5 см.

Состав и основной комплект узлов

Горелка выполнена по модульной схеме: каждый узел спроектирован как сервисно-заменяемый элемент. В состав оборудования входят следующие основные детали:

• Топливный насос — обеспечивает стабильную подачу газа в форсунки и стабильность рабочего давления при модуляции.
• Датчик пламени — электронный контроль наличия горения; быстрое отключение при нештатных ситуациях.
• Топочный автомат — управляющий контроллер, реализующий модуляцию мощности, логику пуска/остановки и защитные алгоритмы.
• Трансформатор розжига — формирует искровой разряд для поджига топлива на этапе запуска горелки.
• Реле давления — контроль противодавления и защита от отклонений давления в газовой магистрали.
• Форсунки — дискретные или комбинированные элементы распределения газа для формирования устойчивой факельной струи.
• Сервопривод — исполнительный механизм для точной регулировки заслонок и модуляции подачи воздуха/топлива.
• Клапан — запорный элемент с электромагнитным управлением для безопасного перекрытия подачи топлива.
• Электроды — подача искры и контроль за стабильностью розжига и горения.

Принцип работы и эксплуатационные особенности

Модулируемая электроника топочного автомата обеспечивает плавное изменение соотношения воздух/топливо в диапазоне 26–91 кВт, снижая цикличность включений и повышая КПД котла. Система безопасности объединяет датчик пламени, реле давления и блокованную логику розжига с трансформатором и электродами. Сервоприводы и форсунки управляются пропорционально командам контроллера, что минимизирует выбросы и экономит газ.

Обслуживание и монтаж

• Доступ к головке сгорания и электронному блоку для технического обслуживания реализован без демонтажа основных монтажных узлов.
• Рекомендуется ежегодная проверка состояния форсунок, датчика пламени, трансформатора розжига и контроль реле давления.
• Монтаж и пусконаладку проводить с учетом требований к противодавлению и электропитанию 220 В.

Riello Gulliver BS2/M — технически сбалансированное решение для модернизации и проектирования энергоэффективных котельных систем в 2026 году, соответствующее актуальным требованиям по эффективности, безопасности и совместимости с модульными системами управления.
