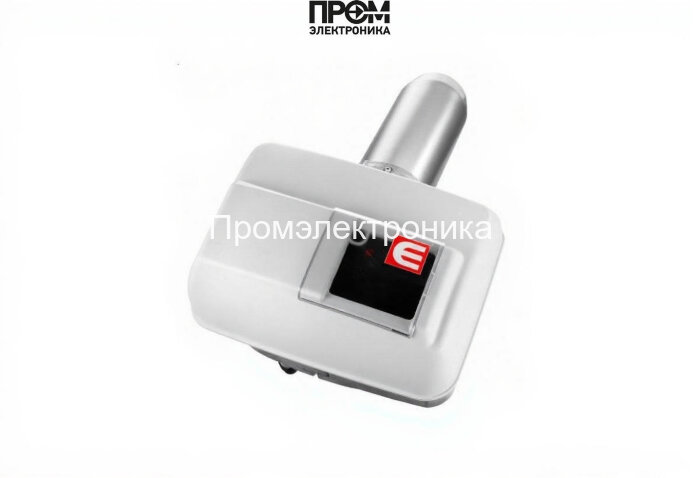

Дизельная горелка Elco E4.225 L

Дизельная горелка Elco E4.225 L — техническое описание и состав узлов

Elco E4.225 L — одноступенчатая дизельная горелка мощностью 145–225 кВт, предназначенная для интеграции в водогрейные и технологические котлы малого и среднего класса. Ориентирована на проектировщиков, монтажные бригады и службы эксплуатации, которым важны надёжность, простота наладки и предсказуемая экономичность при длительной непрерывной работе. В описании использованы ключевые эксплуатационные параметры: питание 220 В, расход топлива 12.2–19 кг/ч, электродвигатель 300 Вт, потребляемая мощность 405 Вт, уровень шума 70 дБ, рабочая температура −10…+60 °C, противодавление 0–2.5 мбар.

Ключевые преимущества (SEO-ориентировано по стандартам 2026)

• Высокая теплоотдача при оптимизированном расходе топлива — 12.2–19 кг/ч.
• Компактная конструкция и модульность для быстрой интеграции в существующие котельные узлы.
• Надёжная автоматика с диагностикой, минимизирующая время простоя и сниженная потребность в сервисе.
• Соответствие современным требованиям энергоэффективности и экологической стабильности при сжигании дизеля.

Состав и назначение основных узлов

Горелка состоит из комплекса взаимосвязанных компонентов, каждый из которых выполняет критическую функцию для стабильной работы и безопасности:

• Топливный насос — обеспечивает стабильное давление подачи топлива к форсунке, учитывает требования противодавления 0–2.5 мбар.
• Датчик пламени — контролирует наличие устойчивого горения, передаёт сигнал на топочный автомат для предотвращения аварий.
• Топочный автомат — микропроцессорный управляющий модуль, реализует последовательность пуска/остановки, защитные логики и индикацию ошибок.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига, обеспечивая уверенное зажигание топливно-воздушной смеси.
• Реле давления — блок контроля давления топлива/воздуха, предотвращает работу в небезопасных режимах.
• Форсунки — дозируют и распыляют дизельное топливо в камере сгорания; ключевой элемент для обеспечения экономичного горения.
• Сервопривод — управляет положением заслонок/клапанов, реализует корректировку подачи воздуха и топлива при пуске и останове.
• Клапан (электромагнитный) — обеспечивает перекрытие подачи топлива при отказах и на этапе остановки.
• Электроды — электроды розжига и контрольные электроды, отвечают за инициирование и контроль пламенной диагностики.

Технические рекомендации по монтажу и обслуживанию

• Установка в сухих помещениях с притоком свежего воздуха; минимизация вибраций и исключение агрессивных паров.
• Пусконаладочные работы и настройку давления топлива проводить квалифицированным сервис-инженером.
• Регулярная проверка форсунки, топливного насоса, электромагнитного клапана и датчика пламени — не реже одного раза в сезон; визуальный контроль фильтров — ежемесячно.
• Обеспечить корректное заземление и защиту электросети — питание 220 В, требования IEC/ГОСТ по электробезопасности.

Итог

Elco E4.225 L — технически продуманное решение для проектов, где важна повторяемость параметров горения, простота интеграции и надёжная автоматизация. Правильная настройка составных узлов (насос, форсунки, автоматика, датчики, трансформатор розжига, реле давления, сервопривод и клапаны) гарантирует экономичную и безопасную эксплуатацию на протяжении всего срока службы.
