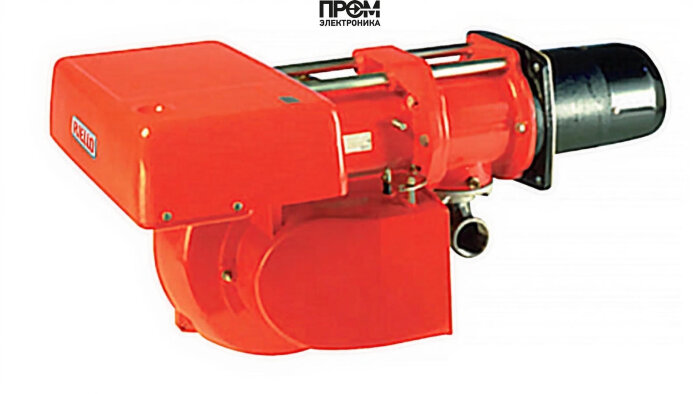

Газовая горелка Riello GAS 3 TC FS1 — техническое описание и состав узлов

Riello GAS 3 TC FS1 — одноступенчатая газовая горелка итальянского производства, разработанная для промышленных и коммунальных котельных с диапазоном тепловой мощности 130–350 кВт. Устройство обеспечивает стабильное горение с короткой пламенной трубой длиной 185 мм, рассчитано на работу при давлении рампы 4–16 мбар и противодавлении до 6.9 мбар. Конструкция адаптирована к компактной установке на фланцевые котлы с типом соединения Rp 1 1/2" и выдерживает эксплуатацию при температурах от 0 до 40 °C.

Корпус и монтажная рама выполнены с прицелом на жёсткость и простоту сервиса; масса конструкции 32 кг, габариты 79.5 × 41 × 39.7 см. Электропитание 220 В, электродвигатель вентилятора 250 Вт, суммарное потребление электроэнергии до 400 Вт. Класс электробезопасности IP40, уровень шума при работе — 85 дБ.

Ключевые технические узлы горелки

• Топливный насос: обеспечивает подачу топлива в системах с дозировкой и в вариантах смешанного топлива; совместим с рампой давления 4–16 мбар.
• Датчик пламени: отвечает за обнаружение стабильного горения и блокировку подачи при его отсутствии.
• Топочный автомат: реализует логику запуска/контроля горения и взаимодействует с защитными цепями.
• Трансформатор розжига: формирует высоковольтные импульсы для электродов розжига, обеспечивая стабильное запаливание.
• Реле давления: контролирует рабочие параметры рампы и реализует защитное отключение при выходе за пределы допуска.
• Форсунки: формируют расход и факельную характеристику, обеспечивая оптимальное соотношение воздух/топливо.
• Сервопривод: управляет заслонками и положением расходных элементов для поддержания заданных параметров.
• Клапан: газовый запорный элемент с быстрой срабатываемостью при аварийных ситуациях.
• Электроды: контроль розжига и ионизационный контроль пламени для надёжного запуска и мониторинга.

Эксплуатация, интеграция и обслуживание

• Подключение и пусконаладочные работы выполняются квалифицированной бригадой с проверкой параметров рампы и противодавления.
• Регулярная проверка форсунок, состояния электродов и датчика пламени обеспечивает стабильность горения и экономичность.
• Модульная архитектура головы сгорания упрощает замену изношенных узлов и сокращает время ТО.
• При интеграции в АСУ ТП рекомендуется реализовать внешние контроллеры для расширенного мониторинга и сбора телеметрии.

Основные технические параметры

• Мощность: 130–350 кВт
• Расход газа: 13–35 нм³/ч
• Длина пламенной трубы: 185 мм
• Давление рампы: 4–16 мбар; противодавление: 0–6.9 мбар
• Питание: 220 В; потребление: до 400 Вт; электродвигатель: 250 Вт
• Класс защиты: IP40; уровень шума: 85 дБ; вес: 32 кг

Riello GAS 3 TC FS1 оптимальна для замены устаревших горелок в котлах водогрейного и парового типа, где требуется компактное пламя и высокие требования по надежности. Технический набор встроенных и интерфейсных узлов — от датчика пламени до трансформатора розжига и реле давления — делает модель готовой к промышленной эксплуатации и интеграции под современные требования безопасности и энергоэффективности.
