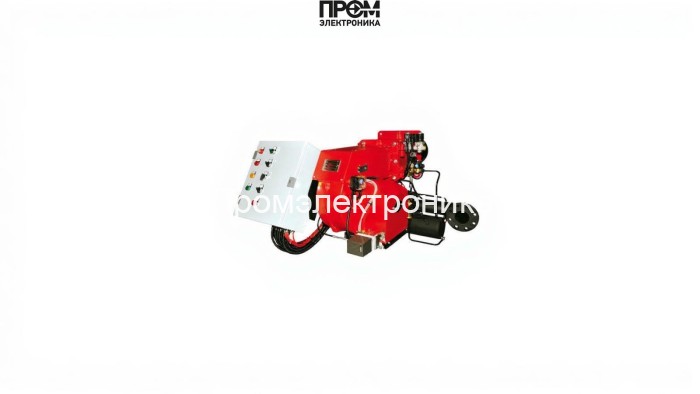

Газомазутная горелка Ecoflam MULTIFLAM 700.1 PR TC VGD 40.125

Газомазутная горелка Ecoflam MULTIFLAM 700.1 PR TC VGD 40.125 — техническое описание для проектировщиков и сервисных инженеров

Предлагаемая модель Ecoflam MULTIFLAM 700.1 PR TC VGD 40.125 представляет собой комбинированную (газ/мазут) прогрессивную горелку промышленного класса, сконструированную для стабильной работы в паровых и водогрейных котлах мощностью 1500–7500 кВт. Модель оптимизирована под современные требования энергоэффективности и экологичности: пропорциональное регулирование воздуха и топлива снижает расход и эмиссии, корпус IP55 обеспечивает надёжную электроизоляцию при промышленной эксплуатации.

Ключевые характеристики

• Диапазон мощности: 1500–7500 кВт; расход топлива: 129–646 кг/ч.
• Длина пламенной трубы: 470 мм (короткая); номинальный диаметр: DN 125.
• Противодавление топки: 0–22 мбар; давление на газовой рампе: 13–48.5 мбар.
• Электропитание: 220/380 В; электродвигатель 18 000 Вт; потребляемая мощность ~19 000 Вт.
• Класс защиты электрооборудования: IP55; рабочая температура: −10…+60 °C.

Конструкция и основные узлы

Горелка выполнена в моноблочном стальном корпусе с интегрированным шумоглушителем и укороченной огневой головой. Инженерная компоновка предусматривает удобный доступ к модулю автоматики и узлам регулирования, облегчая техобслуживание и диагностику на месте.

• Топливный насос — подача мазута с необходимым напором, совместим с подогревателями для вязкого топлива.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым реагированием на нарушения горения.
• Топочный автомат — микропроцессорный блок управления с функциями пропорционального регулирования и логикой защиты.
• Трансформатор розжига — обеспечивает надёжную электронную искру при запуске и повторных розжигах.
• Реле давления — контроль минимального/максимального давления в системе, встроенные сигнализации и аварийные контакты.
• Форсунки — сменные высокоточные распылители для мазута; газовый мультиблок VGD 40.125 с двойным клапаном класса «А».
• Сервопривод — прецизионное позиционирование заслонок и клапанов для точного смешения воздуха и топлива.
• Клапан (электромагнитный/запорный) — герметичное отсекание топлива в форсуночном блоке, предотвращающее утечки.
• Электроды — контроль и инициирование розжига, выполнены из стойких материалов для длительного срока службы.

Эксплуатация, безопасность и обслуживание

• Ежедневный контроль: визуальная проверка корпуса, состояния форсунок, индикаторов пламени и фильтров.
• Периодическое ТО: проверка топочного автомата, калибровка датчиков, инспекция реле давления и трансформатора розжига.
• Рекомендации по настройке: использовать пропорциональное регулирование для минимизации NOx и повышения КПД котла.

Преимущества для проектных решений 2026

• Гибкая интеграция в автоматизированные системы управления котельной с возможностью дооснащения модулем автоматического перевода топлива.
• Повышенная энергоэффективность и снижение выбросов при оптимизированной топливно-воздушной характеристике.
• Удобство сервисного обслуживания и модульная замена критичных узлов (насос, форсунки, датчики).

Ecoflam MULTIFLAM 700.1 PR TC VGD 40.125 — решение для промышленных и коммунальных объектов, где требуются высокая надёжность, возможность резервирования топлива и соответствие современным требованиям по эффективности и экологии.
