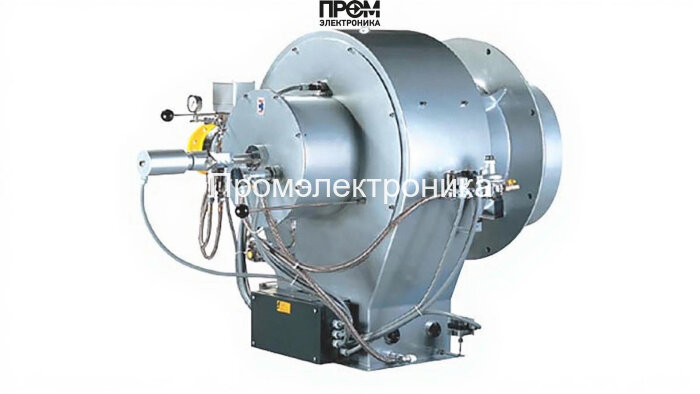

Газовая горелка Riello ER 32 S E TC FGR CCW — техническое описание и состав

Riello ER 32 S E TC FGR CCW — промышленная газовая горелка прогрессивного исполнения, спроектированная для эффективной и надёжной работы в системах с укороченной камерой сгорания. Конструкция ориентирована на длительный ресурс, простоту сервиса и точное управление мощностью в диапазоне 4–32 МВт. Горелка обеспечивает стабильное горение при переменных режимах нагрузки, сохраняет характеристики при противодавлении 0–30 мбар и рассчитана на подключение к фланцу DN 125.

Ключевые технические параметры

• Диапазон мощности: 4–32 МВт
• Длина пламенной трубы: 472 мм (короткая пламенная труба для укороченных камер)
• Электропитание: 380 В, потребляемая мощность — 49 300 Вт
• Расход газа: до 3200 нм³/ч
• Давление на рампе: 150–208 мбар; противодавление в камере: 0–30 мбар
• Фланцевое присоединение: DN 125
• Масса и габариты: 1550 кг; 242.4 x 183.5 x 175.8 см
• Комплектация: в комплекте — голова сгорания

Конструктивные узлы и состав горелки

Модульная архитектура Riello ER 32 S обеспечивает ремонтопригодность и быструю замену узлов. В описании состава выделены основные функции и элементы, влияющие на безопасность и точность регулирования:

• Топливный насос — обеспечивает стабильную подачу топлива к рампе при заданном давлении и исключает пульсации потока.
• Датчик пламени — обеспечивает непрерывный контроль факела и даёт команду на отключение при его пропадании.
• Топочный автомат — система автоматики горения, реализующая последовательность розжига, контроля и блокировок.
• Трансформатор розжига — формирует искровой разряд для надёжного зажигания газа при запуске.
• Реле давления — контроль минимального и максимального давления в топливной системе для безопасной работы.
• Форсунки — дозирующие элементы рампы, обеспечивающие оптимальную аэрозольную и топливную смесь при различных режимах.
• Сервопривод — управляет заслонками и положением модуля мощности для точной модуляции нагрузки.
• Клапан — запорные и регулировочные устройства безопасности на газовой рампе.
• Электроды — элементы розжига и контроля искрового зазора, выполненные с допусками на промышленную эксплуатацию.

Эксплуатация, сервис и интеграция

Для обеспечения долгого ресурса и соответствия современным требованиям энергоэффективности 2026 года рекомендуется регулярная проверка газовой рампы, клапанов, состояния форсунок и датчика пламени, контроль электрических параметров системы 380 В и своевременная замена изнашиваемых узлов. Горелка адаптирована для интеграции в промышленные системы автоматики и теплофикационные установки, обеспечивает стабильную работу при переменных противодавлениях и подходит для водотрубных, паровых котлов и технологических печей.

Техническое решение Riello ER 32 S E TC FGR CCW сочетает в себе высокую надёжность, модульность и возможности точной модуляции мощности, что делает её предпочтительным выбором для промышленных объектов и котельных со строгими требованиями по безопасности и энергоэффективности.
