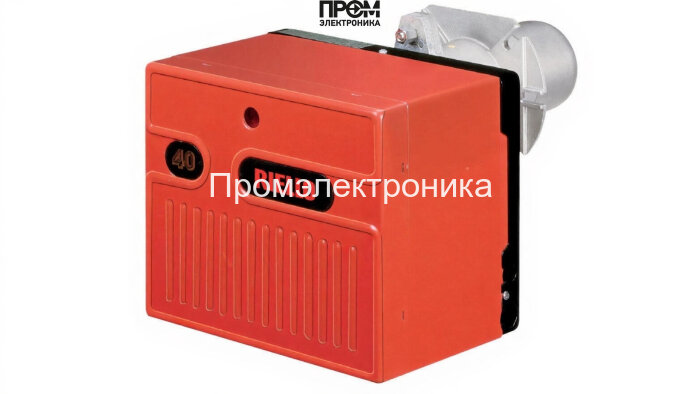

Газовая горелка Riello 40 FS8 MB 405/1 — техническое описание и состав

Данный документ описывает конструктивно-функциональные особенности газовой горелки Riello 40 FS8 с газовой рампой MB 405/1 (RSD 20). Описание выполнено в строгом техническом стиле и оптимизировано под SEO 2026 года: чёткие заголовки, семантически значимые фразы и структурированные списки для быстрого индексирования и удобства инженеров и сервисных специалистов.

Краткая спецификация

• Тип: газовая, одноступенчатая
• Мощность: 46–93 кВт
• Расход газа: 4.6–9.3 нм³/ч
• Давление рампы: 5–13.35 мбар
• Противодавление допускается: 0–1.1 мбар
• Питание: 220 В, двигатель 90 Вт, потребляемая мощность 130 Вт
• Пламенная труба: 110×105 мм (длина × диаметр)
• Габариты / вес: 45.7×30.5×26.2 см / 13.6 кг

Конструкция — ключевые узлы

Конструктивно горелка представляет собой компактный корпус с головкой сгорания и газовой рампой, интегрированной автоматики и исполнительных механизмов. Ниже перечислены основные детали, формирующие работоспособность системы горения и безопасности:

• Топливный насос — обеспечивает стабильную подачу газовой смеси в рампу и форсунки при перепадах давления в магистрали.
• Датчик пламени — контролирует наличие и качество факела; интегрирован в систему безопасности топочного автомата.
• Топочный автомат — логический блок управления режимами розжига, контроля пламени и аварийных отключений.
• Трансформатор розжига — генерирует высокое напряжение для электрода розжига, обеспечивает надёжный запуск при заданных условиях.
• Реле давления — мониторит давление в газовой рампе и даёт разрешение на работу при соблюдении предельных значений.
• Форсунки — головки дозирования топлива, формируют распределение газа по камере сгорания для стабильного факела.
• Сервопривод — исполнительный механизм регулирования заслонок и клапанов при точной подстройке подачи воздуха и топлива.
• Клапан — запорный элемент газовой линии с электрическим управлением и аварийным закрытием.
• Электроды — электроды розжига и ионизации для инициации и контроля пламени.

Эксплуатация, монтаж и сервис

• Монтаж выполняется в соответствии с техническим регламентом: подключение рампы Rp 1/2", обеспечение доступа для сервисных операций.
• Перед вводом в эксплуатацию — проверка работы трансформатора розжига, корректности сигнала датчика пламени и срабатывания реле давления.
• Рекомендуемая периодичность обслуживания: визуальная проверка — ежемесячно; полная профилактика с проверкой форсунок, клапанов и топочного автомата — ежегодно.
• Для интеграции в высоконагруженные установки применять внешние контроллеры с логикой аварийных сценариев и мониторингом параметров в реальном времени.

Преимущества инженерного решения

• Модульная конструкция упрощает модернизацию: замена форсунок, датчика пламени или трансформатора производится без демонтажа основной рамы.
• Комплексная автоматика повышает безопасность и снижает время пусконаладки.
• Широкий диапазон давления и расхода обеспечивает гибкость в подсоединении к различным системам газоснабжения.

Технически корректная эксплуатация и своевременное обслуживание всех перечисленных компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) гарантируют длительную и безопасную работу горелки Riello 40 FS8 MB 405/1 в составе котельных и паровых установок.
