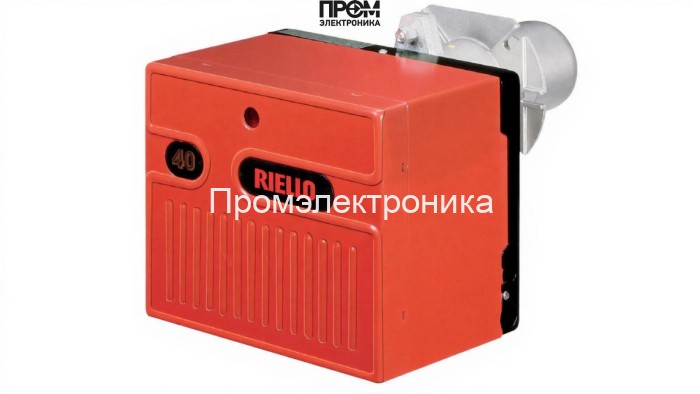

Газовая горелка Riello 40 FS5 MB 405/1 - RSD 20: техническое описание и состав

Данный документ описывает конструкцию, рабочие параметры и обслуживание газовой одноступенчатой горелки Riello 40 FS5 в сочетании с газовой рампой MB 405/1 (RSD 20). Устройство спроектировано для стабильного и экономичного сжигания природного газа при мощности 18–58 кВт и расходе 2.3–5.8 нм³/ч. Описание составлено в техническом стиле с акцентом на ключевые компоненты и эксплуатационные требования, важные для монтажников и специалистов по котельному оборудованию.

Краткие технические параметры

• Мощность: 18–58 кВт
• Расход газа: 2.3–5.8 нм³/ч
• Давление на рампе: 2.7–7.9 мбар
• Питание: 220 В, потребляемая мощность 110 Вт, электродвигатель 90 Вт
• Пламенная труба: 100 мм, Ø91 мм
• Класс защиты: корпус IP40, электроника IP20
• Рабочая температура: 0–40 °C
• Габариты/вес: 39.5×27.2×23.3 см / 11 кг

Состав и ключевые узлы

Конструкция горелки Riello 40 FS5 включает стандартизированные и взаимозаменяемые модули, обеспечивающие простоту сервисного обслуживания и высокую надежность. В составе обязательно присутствуют следующие элементы:

• Топливный насос — обеспечивает стабильное подводимое давление и объём подачи топлива к рампе, критичен для получения заданной мощности и равномерности факела.
• Газовая рампа и форсунки — распределяют газ по каналам подачи; форсунки и сопловые элементы формируют начальную геометрию факела и влияют на расход.
• Клапан (запорный/регулирующий) — отсечка подачи газа при аварии и модуляция при настройке.
• Сервопривод — механический исполнитель для позиционирования регулирующих элементов рампы при настройке или дистанционном управлении.
• Датчик пламени и электроды — система детекции пламени и запальники, гарантирующая отключение при пропадании горения и безопасный розжиг.
• Трансформатор розжига — генерирует высоковольтные импульсы для зажигания, согласован с электрическими параметрами автоматики.
• Топочный автомат — блок управления и безопасности: контроль времени розжига, проверки пламени, блокировок и последовательностей пуска/остановки.
• Реле давления — контролирует подачу газа и срабатывает при отклонениях давления от установленного диапазона.

Эксплуатация, настройка и обслуживание

• Монтаж — фланец и соединение Rp 1/2" требуют точной герметизации и соответствия давлениям рампы 2.7–7.9 мбар.
• Пусковые проверки — проверять работу трансформатора розжига, корректность сигнала датчика пламени и срабатывание топочной автоматики.
• Техническое обслуживание — регулярная очистка фильтров рампы, проверка форсунок и состояния электродов, контроль реле давления и работоспособности сервопривода.
• Рекомендации по безопасности — эксплуатировать только при наличии вентиляции котельного помещения и в диапазоне рабочих температур 0–40 °C.

Заключение

Газовая горелка Riello 40 FS5 MB 405/1 — универсальное решение для малых и средних котлов, сочетает компактность, надёжную итальянскую электронику и стандартизированные узлы (топливный насос, форсунки, датчик пламени, трансформатор розжига, реле давления, сервопривод, клапан, электроды), что облегчает наладку и обслуживание. При правильной установке и регулярной проверке узлов обеспечивается долговременная и экономичная эксплуатация.
