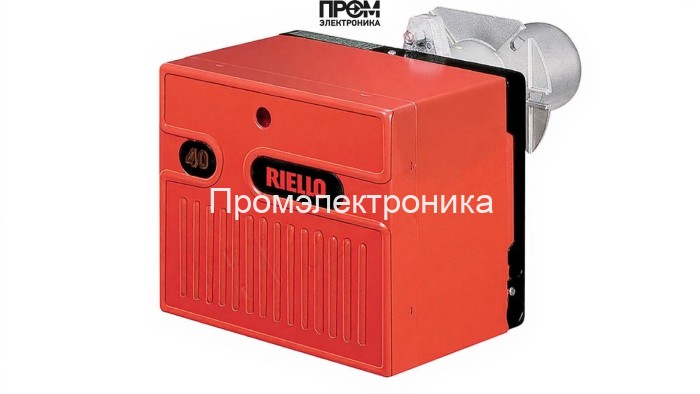

Газовая горелка Riello 40 FS20 TL — техническое описание и конструктивные элементы

Данное описание посвящено одноступенчатой газовой горелке Riello 40 FS20 TL — промышленному решению для котлов средней мощности. Материал подготовлен в техническом стиле с упором на эксплуатационные параметры и состав узлов. В тексте использованы заводские характеристики: мощность 81–220 кВт, удлинённая пламенная труба 280 мм Ø125 мм, питание 220 В, электродвигатель 150 Вт, расход газа 8.1–21.8 нм³/ч, вес 20 кг, класс защиты IP40/IP20, диапазон рабочего давления и температур.

Ключевые конструктивные узлы

• Голова сгорания и пламенная труба — удлинённая труба 280 мм, диаметр Ø125 мм формирует стабильный факел и обеспечивает равномерное распределение тепла внутри топки.
• Топливный насос — обеспечивает регулированную подачу топлива (в случае комбинированных модификаций/дополнительных агрегатов), гарантируя стабильность работы при изменениях рампового давления.
• Датчик пламени — ионизационный или оптический элемент контроля наличия факела, интегрируемый в систему автоматического управления для обеспечения безопасности и быстрого отключения при погашении.
• Топочный автомат — блок управления последовательностью операций: подача воздуха, розжиг, контроль пламени, аварийные отключения; рассчитан на работу при 220 В.
• Трансформатор розжига — генерирует искровой разряд для инициирования воспламенения; рассчитан в составе электрооборудования горелки.
• Реле давления — контролирует давление газовой рампы (рабочий диапазон 6–17.6 мбар) и предотвращает работу при недопустимых отклонениях, совместимо с противодавлением 0…4.2 мбар.
• Форсунки — формируют факел и обеспечивают оптимальную атомизацию/смесь газа с воздухом в пределах расхода 8.1–21.8 нм³/ч.
• Сервопривод — осуществляет механическое управление заслонками/клапанами для точной подачи воздуха и регулирования соотношения воздух/газ (в одноступенчатых вариантах обеспечивает стабильную позицию при заданной мощности).
• Клапан — запорный и регулирующий элемент газовой линии, выполнен с требуемыми допусками и согласован с рамповым давлением.
• Электроды — искровые и/или ионизационные электроды для розжига и контроля пламени, обеспечивают надёжное срабатывание трансформатора розжига и обратную связь в топочном автомате.

Технические характеристики и эксплуатация

• Мощность: 81–220 кВт — подходит для водогрейных и паровых котлов средней мощности.
• Питание: 220 В, потребляемая мощность 250 Вт, электродвигатель 150 Вт.
• Расход газа: 8.1–21.8 нм³/ч — при соблюдении рекомендованных значений рампового давления 6–17.6 мбар.
• Условия эксплуатации: температура +0…+40 °C; габариты 66.9 x 35 x 29.8 см; масса 20 кг.
• Класс защиты: пылевлагозащита IP40, электрозащита IP20 — требует установки в защищённом помещении котельной.
• Уровень шума: 73 дБ — характерен для мотор-воздуходувки мощностью 150 Вт при номинальном режиме.

Преимущества и рекомендации по интеграции

• Компактная конструкция и стандартизированные электрические параметры упрощают замену устаревших модулей и интеграцию в существующие контуры.
• Удлинённая пламенная труба снижает локальные термические нагрузки на горловину котла и улучшает теплообмен.
• Рекомендуется подключать газовую рампу и дополнительные защитные устройства согласно проектной документации и нормам безопасности.
• Плановые проверки: инспекция форсунок, контроль состояния электродов, проверка трансформатора розжига и датчика пламени, тест реле давления и сервопривода.

Данное описание ориентировано на инженеров, монтажников и сервисные организации. При проектировании и эксплуатации учитывайте специфику котла, тип газа (природный/сжиженный) и требования поставщика для обеспечения максимальной эффективности и безопасности работы горелки Riello 40 FS20 TL.
