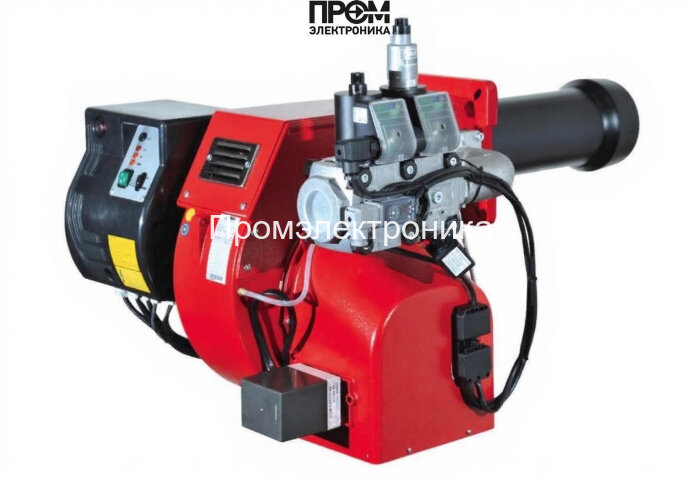

Газовая горелка Ecoflam BLU 700.1 PRE Low NOx TC MB-DLE 410

Техническое описание газовой горелки Ecoflam BLU 700.1 PRE Low NOx TC MB‑DLE 410

Предлагаемое техническое описание предназначено для проектировщиков, сервисных инженеров и технических специалистов, планирующих интеграцию горелки Ecoflam BLU 700.1 PRE Low NOx в промышленные и коммунально‑бытовые котельные установки. Модель обеспечивает прогрессивную модуляцию мощности в диапазоне 270–700 кВт и сконструирована с приоритетом на снижение выбросов NOx, надежность и простоту обслуживания.

Краткие эксплуатационные параметры

• Тип топлива: газовая.
• Диапазон мощности: 270–700 кВт (прогрессивная модуляция).
• Длина пламенной трубы: 174 мм (короткая пламенная труба для Low NOx).
• Электропитание: 220 В / 380 В; потребляемая мощность при пуске и работе — 1600 Вт; электродвигатель 1100 Вт.
• Рабочее давление газовой рампы: 23–75 мбар; рекомендуемое противодавление: 0–7 мбар.
• Класс защиты корпуса: IP40; вес: 50 кг; габариты: 71.7 x 60.8 x 48.8 см.

Конструктивный состав и функциональные узлы

Горелка выполнена по модульной архитектуре, что упрощает доступ к обслуживаемым элементам и замену комплектующих. Ниже перечислены основные детали, формирующие работоспособность установки и необходимые для корректной диагностики и ТО:

• Топливный насос — обеспечивает стабильную подачу газа к рампе, поддерживает требуемое давление и компенсирует перепады в магистрали.
• Датчик пламени — оптический/ионный контроль наличия факела, обеспечивает защищённый режим при его отсутствии и взаимодействует с топочным автоматом.
• Топочный автомат (блок управления) — реализует алгоритмы розжига, самопроверки, блокировок по безопасности и прогрессивную модуляцию мощности.
• Трансформатор розжига — генератор высокого напряжения для инициирования искрового разряда на электродах при старте.
• Реле давления — контролирует давление в газовой рампе и обеспечивает аварийное отключение при выходе параметров за допустимые пределы.
• Форсунки (форсунки/голова сгорания) — формируют факел через короткую пламенную трубу, оптимизированы для минимальных выбросов NOx при частичной и полной нагрузке.
• Сервопривод — обеспечивает точное позиционирование заслонок подачи воздуха/газа для обеспечения соотношения горючей смеси в режимах модуляции.
• Клапан (газовый запорный и регулировочный) — многосекционный клапанный узел с герметичными соединениями Rp 1" для безопасного перекрытия питания.
• Электроды — рабочие элементы розжига и ионизации пламени, установлены в головке сгорания с допустимыми интервалами замены при регламентном обслуживании.

Интеграция, безопасность и обслуживание

При интеграции необходимо учитывать параметры газопровода и систему автоматики котла: давление рампы 23–75 мбар и противодавление 0–7 мбар. Монтаж и пуско‑наладку выполнять квалифицированным персоналом в соответствии с требованиями производителя. Регламент обслуживания включает периодическую проверку герметичности рампы, состояние электрических соединений, корректность работы датчика пламени, трансформатора розжига и управляемости сервоприводов.

Технологические преимущества

• Оптимизация выбросов NOx за счёт короткой пламенной трубы и точного управления смесью.
• Прогрессивная модуляция снижает износ узлов и экономит топливо при частичных нагрузках.
• Модульная конструкция упрощает замену топливного насоса, сервопривода, форсунок и электрических компонентов.

Данное техническое описание обеспечивает исчерпывающую картину по ключевым узлам и эксплуатационным требованиям горелки Ecoflam BLU 700.1 PRE Low NOx и может быть использовано при проектировании котельных схем, составлении технических заданий и регламентов обслуживания.
