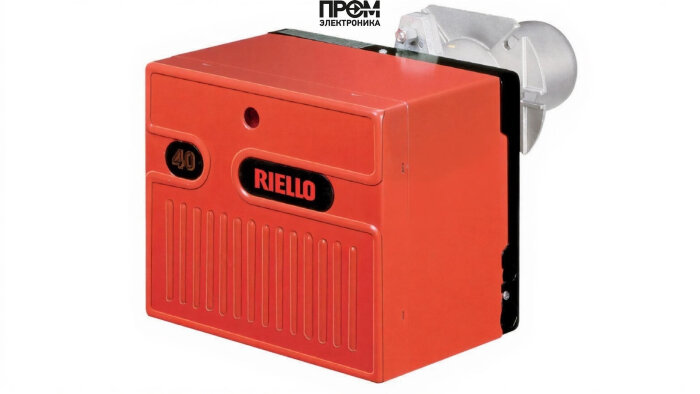

Газовая горелка Riello 40 FS20 MB 410/1 - RSD 20 — техническое описание

Предлагаемое техническое описание предназначено для инженеров, монтажников и специалистов котельных. Горелка Riello 40 FS20 спроектирована для надёжной работы в промышленных и коммунальных котельных, обеспечивая выходную мощность 81–220 кВт при стабильном расходе газа 8.1–21.8 нм³/ч. Модель комплектуется газовой рампой MB 410/1 — RSD 20 с регулировкой давления 5.95–16.1 мбар и рассчитана на противодавление до 4.2 мбар.

Ключевые технические параметры

• Мощность: 81–220 кВт;
• Тип: одноступенчатая газовая горелка;
• Пламенная труба: 120 мм длина, диаметр 125 мм;
• Питание: 220 В; электродвигатель 150 Вт; потребляемая мощность 250 Вт;
• Классы защиты: IP40 (пылевлагозащита), IP20 (электрозащита); рабочая температура 0–40 °C;
• Габариты/вес: 50.9×35×29.8 см / 20 кг; подключение Rp 1".

Состав основных узлов

Конструкция выполнена в модульном исполнении; в техническом составе горелки присутствуют ключевые элементы, отвечающие за подачу топлива, зажигание, управление и безопасность.

• Топливный насос — обеспечивает стабильную подачу газовой смеси к рампе и форсункам при заданном давлении.
• Датчик пламени — оптический/ионный контроль наличия горения, быстрый сигнал на отключение при погасании.
• Топочный автомат — электронный блок управления обеспечивает последовательность розжига, контроль времени и защитные алгоритмы.
• Трансформатор розжига — формирует импульс высокого напряжения для электрода розжига, обеспечивает надёжный старт в любых условиях.
• Реле давления — контроль давления газовой рампы; предохраняет систему при превышении или падении давления.
• Форсунки — распределяют газовую струю по пламенной трубе, обеспечивая оптимальное смесеобразование и равномерное горение.
• Сервопривод — регулирует положение заслонок и клапанов для точной настройки подачи воздуха и газа.
• Клапан — электромагнитный запорный элемент, гарантирующий герметичное перекрытие топлива при аварии.
• Электроды — высоковольтные элементы розжига и ионизации, гарантируют надёжный старт и мониторинг пламени.

Эксплуатационные рекомендации

• Монтаж и пусконаладка — в строгом соответствии с технической документацией производителя и нормативами по газовому хозяйству;
• Проверять герметичность рампы и состояние форсунок не реже одного раза в год;
• Контроль работы трансформатора и состояния электродов — при каждом ТО; замена при снижении эффективности розжига;
• Периодическая проверка реле давления и датчика пламени для предотвращения аварийных отключений.

Riello 40 FS20 MB 410/1 — оптимальное решение для модернизации и комплектования котельных секций и промышленных тепловых агрегатов: сочетание точного расхода газа, модульной конструкции и встроенных элементов безопасности обеспечивает экономичную и предсказуемую работу в условиях эксплуатационных требований 2026 года.
