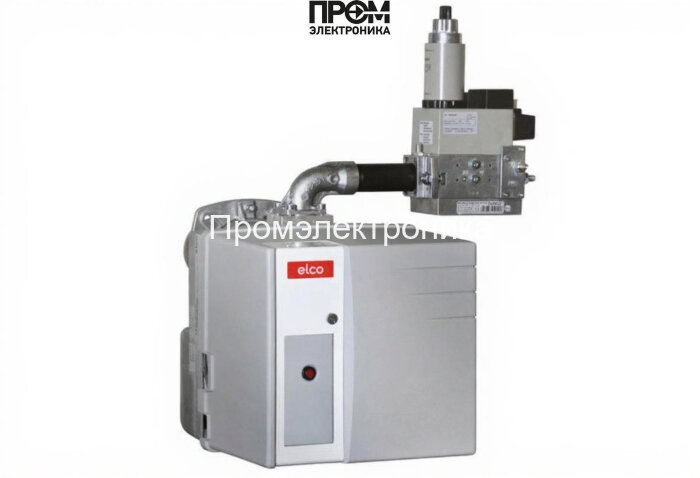

Газовая горелка Elco VG 2.205 D E KL 1 1/4"

Газовая горелка Elco VG 2.205 D E KL 1 1/4" — техническое описание и состав узлов

Elco VG 2.205 D E KL — двухступенчатая промышленная газовая горелка, спроектированная для надёжной и энергоэффективной работы в котельных и технологических установках. Модель обеспечивает регулировку мощности в диапазоне 60–205 кВт, адаптирована под природный и сжиженный газ, отвечает требованиям по низким выбросам (класс III по EN676) и рассчитана на интенсивную эксплуатацию при температурах от −10 до +50 °C.

Конструкция и основные узлы

• Топливный насос — обеспечивает стабильную подачу и поддержание заданного давления газа в рампе, совместим с рабочими параметрами 3.25–7 мбар.
• Датчик пламени — контролирует наличие устойчивого горения и передаёт сигнал в блок безопасности для мгновенной остановки при нештатной ситуации.
• Топочный автомат — интегрированный блок управления MDE2 выполняет последовательность пуска, контроля, перезапуска и диагностики ошибок.
• Трансформатор розжига — формирует высоковольтный разряд для инициации искры на электродах, обеспечивает надёжный старт в любых условиях.
• Реле давления — контролирует давление газа и препятствует работе горелки при отклонении параметров от безопасных значений.
• Форсунки — обеспечивают точное дозирование топлива для оптимального соотношения воздух/газ и минимизации выбросов NOx.
• Сервопривод — управляет положением заслонок и дроссельной арматуры для двухступенчатого регулирования мощности.
• Клапан — газовый запорный клапан с высокой надёжностью и быстрым реагированием при аварийных отключениях.
• Электроды — рабочие электроды розжига и контроля пламени, выполненные из стойких материалов для длительного срока службы.

Ключевые технические параметры

• Диапазон мощности: 60–205 кВт (двухступенчатая регулировка).
• Длина пламенной трубы: 270 мм (регулируемая), тип — удлинённая.
• Расход газа: до 13.5 нм³/ч; рабочее давление рампы: 3.25–7 мбар; противодавление: 0–2.6 мбар.
• Электропитание: 220 В; электродвигатель 130 Вт; потребляемая мощность 250 Вт.
• Класс защиты: IP21; уровень шума ≤65 дБ; масса 25 кг; габариты 90.8 × 33.1 × 38.9 см.

Преимущества и эксплуатация

• Модульная конструкция упрощает техническое обслуживание и замену узлов (форсунки, датчики, трансформатор).
• Сбалансированная система розжига и контроля пламени повышает безопасность и надёжность работы.
• Подходит для интеграции в промышленные и коммунальные котельные, технологические сушилки и воздухонагреватели.
• Регламентное обслуживание: проверка форсунок, очистка пламенной трубы и проверка датчиков каждые 3–6 месяцев.

Эта техническая конфигурация и набор составных элементов делают Elco VG 2.205 D E KL оптимальным выбором для современных котельных систем, где требуются высокая управляемость и соответствие экологическим стандартам EN/DIN.
