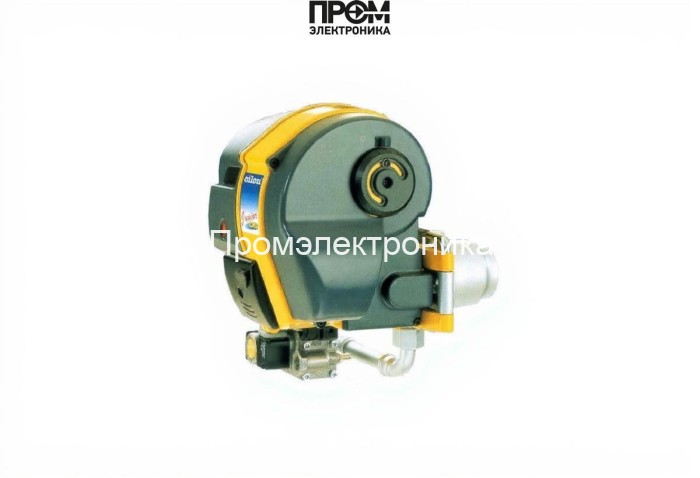

Газовая горелка Oilon Junior Gas G35 — техническое описание и комплектующие

Oilon Junior Gas G35 — одноступенчатая газовая горелка для водогрейных и паровых котлов, разработанная для надёжной подачи тепла в диапазоне мощности 16–34 кВт. Конструкция ориентирована на простую интеграцию в современные отопительные контуры и мобильные котельные, обеспечивая стабильное, экономичное и экологичное сжигание природного газа и пропана.

Ключевые технические параметры

• Мощность: 16–34 кВт
• Длина пламенной трубы: 95 мм
• Питание: 220 В, электродвигатель 90 Вт
• Противодавление в топке: 0–2.2 мбар
• Вес: 10 кг; габариты: 35.5×30×30.5 см
• Класс защиты: IP20; исполнение: одноступенчатая

Конструкция и составные части

Детальная модульная конструкция горелки предполагает прямой доступ к функциональным узлам для обслуживания и быстрой замены изнашиваемых компонентов. В составе горелки присутствуют ключевые элементы, отвечающие за подачу топлива, розжиг, безопасность и управление пламенем:

• Топливный насос — обеспечивает стабильный и дозированный подвод газа/пропана при переменных условиях сети;
• Датчик пламени — оптический/ионный контроль наличия факела, мгновенная блокировка при пропадании горения;
• Топочный автомат — микропроцессорный модуль управления последовательностью розжига и защитными алгоритмами;
• Трансформатор розжига — высокий напряжение для искрового поджига электродов, гарантирующий надёжный запуск в любых условиях;
• Реле давления (прессостат) — контроль противоположного давления в камере сгорания и блокировка при отклонениях;
• Форсунки — обеспечивают точную факелизацию и оптимальное распыление газов для полного сгорания;
• Сервопривод — механический исполнительный механизм для управления заслонками и регулировкой подачи воздуха/газа;
• Клапан (газовая арматура MultiBloc) — последовательная и надёжная запорная схема с защитой от протечек;
• Электроды — элементы розжига и контроля искрового процесса, легко заменяемые при ТО.

Преимущества и эксплуатация

• Унификация узлов облегчает сервис и сокращает время простоя;
• Оптимизированное соотношение воздуха/газа повышает КПД и снижает эмиссии;
• Совместимость с типовыми термостатами и внешней автоматикой для гибкого управления;
• Рекомендовано регулярное ТО: проверка электродов, форсунок, прессостата и состояния клапана перед сезоном.

Oilon Junior Gas G35 — надёжное решение для котлов малого и среднего класса, где важны безопасность, простота обслуживания и экономичность. Технический набор компонентов обеспечивает долговременную и предсказуемую работу при соблюдении эксплуатационных требований и регламентных процедур.
