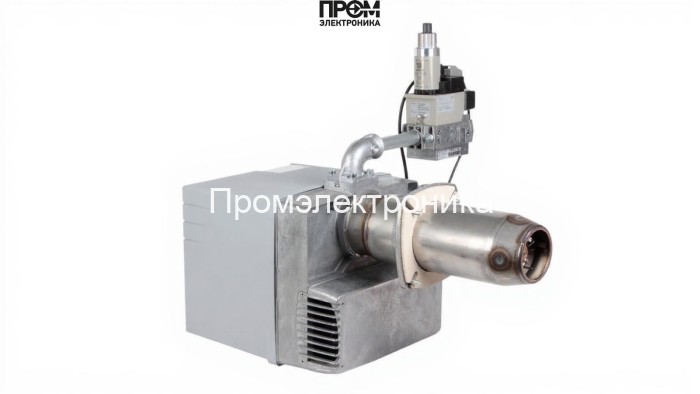

Газовая горелка Elco VG 2.90 M E d3/4"-Rp3/4" KL

Газовая горелка Elco VG 2.90 M E — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных специалистов. Горелка Elco VG 2.90 M E (20–90 кВт) спроектирована как модульный прогрессивный блок с удлинённой пламенной трубой 270 мм, обеспечивающий точный контроль горения, повышенную энергоэффективность и совместимость с современными системами автоматизации отопления 2026 года. Конструкция ориентирована на долговременную эксплуатацию при диапазоне рабочих температур от -10 до +60 °C и предусматривает защиту IP21 для электрической части.

Ключевые характеристики

• Диапазон мощности: 20–90 кВт — стабильная работа при переменной нагрузке.
• Питание: 220 В, потребляемая мощность 145 Вт, электродвигатель 75 Вт.
• Расход газа: до 10.5 нм³/ч при давлении на рампе 2–6 мбар.
• Противодавление: 0–1.5 мбар; тип соединения: Rp 3/4".
• Габариты: 63 x 33.1 x 55.5 см; уровень шума 64 дБ.

Комплектующие и основные узлы горелки

Блок спроектирован по модульному принципу — каждый узел доступен для обслуживания и замены. В состав входят:

• топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам;
• форсунки (сопловый блок) — формируют факел и обеспечивают равномерное распыление топлива;
• датчик пламени — контролирует наличие стабильного горения и предотвращает аварийные ситуации;
• топочный автомат — блок управления запуском, защитой и последовательностью операций при пуске/останове;
• трансформатор розжига — источник высоковольтных импульсов для электрода розжига;
• реле давления — контролирует перепады и обеспечивает отключение при выходе параметров за пределы нормы;
• сервопривод — регулирует положение клапана и заслонок для точного соотношения воздух/топливо;
• клапан газа — многосекционный запорный модуль с электрическим управлением для безопасности системы;
• электроды — ионизационные/розжиговые электроды для стабильного поджига и контроля пламени.

Особенности эксплуатации и интеграции

• Прогрессивное управление подачей топлива снижает выбросы и оптимизирует расход газа.
• Модульная конструкция упрощает пусконаладочные работы и замену компонентов в полевых условиях.
• Интеграция с системами BMS и цифровыми контроллерами позволяет реализовать энергоэффективные алгоритмы 2026 года (адаптивное управление нагрузкой, телеметрия).

Рекомендации по обслуживанию

• Профилактическая проверка датчика пламени, электродов и форсунок — каждые 3–6 месяцев.
• Контроль герметичности рампы и состояния клапана — при каждой процедуре ТО.
• Проверка реле давления и топочного автомата — при сезонной подготовке котельной.

Elco VG 2.90 M E — инженерно ориентированное решение для котлов малого и среднего класса, где требуются точность регулирования, безопасность и простота интеграции в современные управления отоплением.
