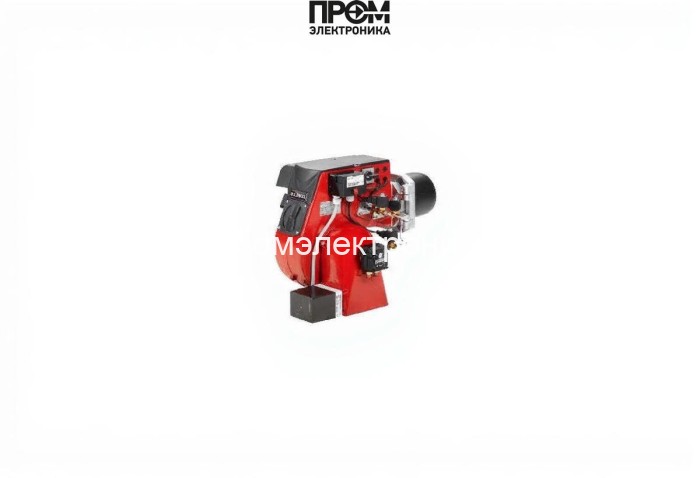

Газовая горелка Oilon GP-26.10 H — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных специалистов. Газовая горелка Oilon GP-26.10 H (арт. GP26222) — одноступенчатая газовая горелка для природного газа и пропана с номинальной мощностью 80–270 кВт. Конструкция спроектирована для эксплуатации в водогрейных и паровых котлах, промышленных печах и сушильных камерах. В описании приведены ключевые технические параметры, состав основных узлов и рекомендации по обслуживанию.

Ключевые технические параметры

• Тип топлива: природный газ / пропан
• Диапазон мощности: 80–270 кВт
• Электропитание: 220 В; электродвигатель: 250 Вт
• Длина пламенной трубы: 140 мм; тип: стандартная
• Противодавление: 0–4 мбар; номинальный диаметр: DN 32, соединение Rp 1 1/4"
• Класс защиты: IP20; рабочая температура: 0…+40 °C
• Габариты: 41×42×58 см; вес: 35 кг
• Комплектация: голова сгорания, монтажные принадлежности, уплотнение фланца

Состав основных деталей горелки

• Топливный насос — подача газа/топлива к мультиблоку с поддержанием заданного давления в системе подачи.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения, интегрируется в блок безопасности.
• Топочный автомат — управляющая электронная плата с логикой розжига, контроля и защиты.
• Трансформатор розжига — формирует импульсы высокого напряжения для образования искры на электроды.
• Реле давления — контроль давления в топочной линии; аварийное перекрытие при выходе за пределы.
• Форсунки — формирование струи топлива и первичной смеси; обеспечивают равномерность факела.
• Сервопривод — позиционирование воздушной заслонки и дозирование воздуха для оптимального соотношения воздух/топливо.
• Клапан (газовый) — многоступенчатая система запирания и регулирования подачи газа с двойной защитой.
• Электроды — зажигание и контроль розжига; устойчивы к температурным и коррозионным нагрузкам.

Преимущества конструкции и интеграция

• Моноблок с высоконапорным вентилятором и модульной компоновкой: быстрая замена узлов и минимальный простой при ремонте.
• Низкая чувствительность к противодавлению топки благодаря принудительному наддуву; стабильность горения в диапазоне 0–4 мбар.
• Совместимость с котлами малого и среднего паропроизводства, а также с водогрейными установками бытового и промышленного назначения.

Рекомендации по эксплуатации и техобслуживанию

• Регулярно проверять герметичность газа, состояние мультиблока, фильтра и реле давления.
• Контроль электродов и трансформатора розжига, проверка датчика пламени и топочного автомата по регламенту.
• Профилактическая проверка сервопривода и клапанов не реже одного раза в 6–12 месяцев в зависимости от режима работы.

Oilon GP-26.10 H — решение для тех, кто требует надежности, простоты обслуживания и широкого диапазона мощности при компактных габаритах.
