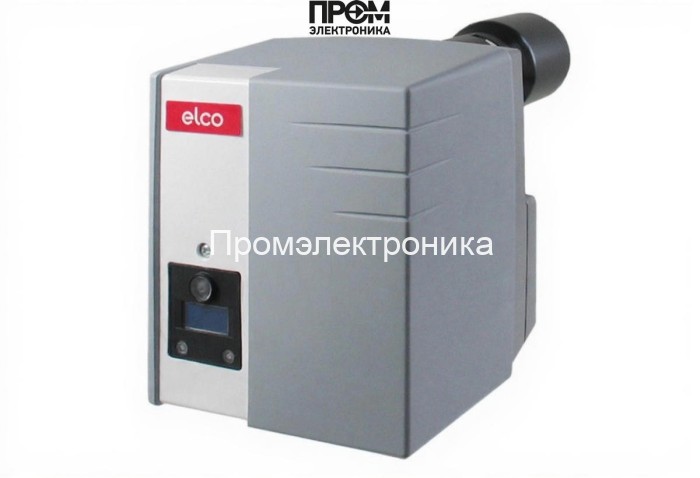

Дизельная горелка Elco VL 2.120 D KN

Дизельная горелка Elco VL 2.120 D — техническое описание и состав узлов

Elco VL 2.120 D — промышленно-бытовая двухступенчатая дизельная горелка мощностью 60–120 кВт, спроектированная для стабильной и экономичной работы на сверхлегком дизельном топливе. Конструкция ориентирована на длительную эксплуатацию в котельных малой и средней мощности: модульная компоновка облегчает монтаж и сервис, а продвинутая автоматика обеспечивает безопасный и управляемый процесс горения.

Ключевые рабочие параметры

• Мощность: 60–120 кВт
• Расход топлива: 5.1–10.1 кг/ч
• Питание: 220 В, потребляемая мощность 205 Вт
• Электродвигатель вентилятора: 160 Вт
• Рабочая температура: −10…+60 °C
• Класс защиты корпуса: IP21
• Противодавление: 0–2.25 мбар

Состав основных узлов горелки

Для обеспечения надежного розжига, точного поддержания пламени и защиты системы в состав Elco VL 2.120 D входят следующие узлы и элементы управления:

• Топливный насос — обеспечивает стабильное давление топлива к форсункам и регулируется под рабочие режимы.
• Датчик пламени — непрерывно контролирует присутствие пламени, блокирует подачу при обнаружении сбоев.
• Топочный автомат — микропроцессорный контроллер для управления розжигом, диагностикой и режимами двухступенчатой работы.
• Трансформатор розжига — обеспечивает высоковольтный импульс для поджига топлива на электродах.
• Реле давления — контролирует перепад давления и предотвращает работу при недопустимых значениях топлива/воздуха.
• Форсунки — распыляющие элементы с оптимизированной геометрией для равномерного распределения топлива в камере сгорания.
• Сервопривод — управляет воздушной заслонкой и положением регулируемых элементов для точной подачи воздуха.
• Клапан (топливный/отсечной) — быстро перекрывает подачу топлива при аварийных ситуациях или отключении автоматики.
• Электроды — элементы розжига и ионизации пламени, выполненные из коррозионно-стойких материалов.

Преимущества и эксплуатация

• Двухступенчатая регулировка мощности для экономичного пуска и равномерной нагрузки котла.
• Полная защита автоматики: мониторинг напряжения, контроля давления и наличия пламени.
• Удобство техобслуживания: модульный доступ к головке сгорания и съемный кожух.
• Совместимость с типовыми фланцами и быстрый демонтаж форсунки и уплотнений.

Elco VL 2.120 D рекомендована для водогрейных котлов, теплогенераторов и небольших промышленных агрегатов. Для длительной безотказной работы следует соблюдать регламент технического обслуживания: очистка форсунок и проверка датчиков 1–2 раза в год, контроль состояния трансформатора розжига и реле давления при каждом профилактическом осмотре.
