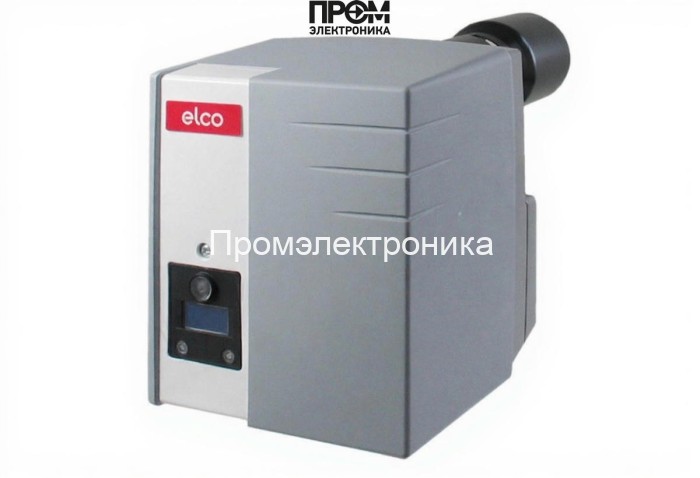

Дизельная горелка Elco VL 2.210 D KN

Дизельная горелка Elco VL 2.210 D — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных техников, планирующих монтаж, наладку и эксплуатацию двухступенчатой дизельной горелки Elco VL 2.210 D (мощность 100–210 кВт). Документ раскрывает конструктивные узлы, ключевые рабочие параметры и рекомендации по обслуживанию с акцентом на надёжность и безопасность эксплуатации в промышленных и коммунально‑бытовых системах отопления.

Ключевые параметры

• Вид топлива: дизель
• Диапазон мощности: 100–210 кВт
• Питание: 220 В, потребл. мощность 345 Вт
• Электродвигатель: 160 Вт
• Расход топлива: 11.8–17.7 кг/ч
• Уровень шума: 64 дБ, IP21, рабочая t: −10…+60 °C
• Противодавление: 0–2.55 мбар

Конструктивные узлы — состав горелки

Горелка выполнена в моноблоке с прочным алюминиевым корпусом, обеспечивающим жёсткость и защиту от механических воздействий. Основные компоненты сборки и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу дизеля под заданным давлением и расходом; допускает регулировку подачи при наладке двухступенчатого режима.
• Форсунки — формируют факел и дозируют мелкодисперсную подачу топлива в камеру сгорания; критичны для устойчивости пламени и КПД.
• Датчик пламени — контролирует наличие факела и блокирует подачу топлива при отсутствии горения, что предотвращает аварийные ситуации.
• Топочный автомат — управляющий блок сигналации и защиты: реализует последовательность розжига, контроль времени, блокировки и режимы двухступенчатой работы.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, инициирующие воспламенение распылённого топлива.
• Электроды — формируют искровой разряд; выполнены с учётом долговечности и простоты замены в полевых условиях.
• Реле давления — контролирует допускаемое противодавление в топочной части; при выходе параметров за пределы инициирует стоп горелки.
• Клапан — запорный элемент на топливной магистрали; обеспечивает разгрузку и аварийное перекрытие подачи топлива.
• Сервопривод — управляет положением заслонок и подачей воздуха/топлива для оптимизации горения в двухступенчатом режиме.

Эксплуатация и обслуживание

• Регулярно проверять состояние форсунок и корректность работы насоса: износ увеличивает расход и ухудшает распыл.
• Контролировать стабильность работы датчика пламени и трансформатора розжига для исключения ложных блокировок.
• Тестировать реле давления и клапан при каждой ревизии перед началом отопительного сезона.
• При монтаже гарантировать заземление и стабильное питание 220 В; предусмотреть защиту от перенапряжения.

Инженерные рекомендации (SEO 2026)

При выборе и наладке дизельной горелки Elco VL 2.210 D ориентируйтесь на требования к противодавлению, подбору форсунок и регулярной диагностике топливного насоса. Соблюдение этих параметров обеспечивает экономичную работу (11.8–17.7 кг/ч), стабильность пламени и длительный ресурс ключевых узлов.
