Elco

Кабель поджига 365 мм

Name: Кабель поджига 365 мм
Brand: Elco
SKU: 13013524
Price: 3140.0000 RUB

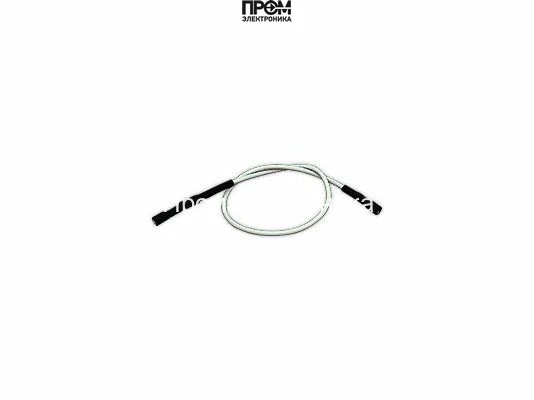

Кабель поджига 365 мм, высоковольтный, с прозрачной силиконовой изоляцией 2,8 мм и 4 мм штекерами. Надёжен при высоких температурах, обеспечивает плотное соединение и долгую службу. Совместим с комплектами 13007710, 65300240.

Увеличить фото

Основные характеристики

Бренды: Elco
Места установки: Газовая горелка Elco VG 2.140, Газовая горелка Elco VG 2.200, Газовая горелка Elco 2.120 D, Газовая горелка Elco VG 2.160 D, Газовая горелка Elco VG 2.120 DP, Газовая горелка Elco VG 2.160 DP, Газовая горелка Elco VG 2.210 DP, Газовая горелка Elco VG 2.12
Длина кабеля: 365 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: поджига

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

3 140 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 11.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель поджига 365 мм

Кабель поджига 365 мм — арт. 13013524

Кабель поджига высокого напряжения длиной 365 мм (арт. 13013524) предназначен для надежного соединения трансформатора поджига и электрода в горелочных и поджигающих узлах. Прозрачная силиконовая изоляция обеспечивает визуальный контроль проводника и надежную защиту от внешних воздействий, а толщина изоляции 2,8 мм повышает электрическую прочность и долговечность изделия. Конструкция рассчитана на работу в условиях повышенных температур и импульсных нагрузок, что гарантирует стабильность поджига при длительной эксплуатации.

Кабель оснащен двумя штекерными разъемами диаметром 4 мм, выполненными с допусками, обеспечивающими плотное и стабильное соединение с трансформатором и электродом. Плотность контакта снижает переходное сопротивление и поддерживает устойчивую передачу импульсного напряжения даже при вибрационных и температурных нагрузках.

Совместимость: кабель оптимизирован для комплектов, включающих модели 13007710 и 65300240, что исключает необходимость доработок при замене и упрощает обслуживание. Гибкость силиконовой оболочки облегчает прокладку в ограниченных пространствах и сохраняет эластичность при многократных изгибах.

Длина: 365 мм
Диаметр штекеров: 4 мм
Толщина изоляции: 2,8 мм
Материал изоляции: прозрачный силикон
Назначение: высоковольтный кабель поджига

Практические преимущества: прозрачная изоляция позволяет оперативно проводить визуальную диагностику состояния проводника, а стандартизированные штекерные соединения ускоряют монтаж и техническое обслуживание. Конструкция кабеля минимизирует риск некорректных подключений и уменьшает время простоя оборудования при замене.

Рекомендации по эксплуатации: перед монтажом убедиться в чистоте контактов и плотности соединений; при визуальном осмотре обращать внимание на отсутствие трещин или поверхностных повреждений изоляции. При соблюдении условий эксплуатации кабель обеспечивает долгосрочную и стабильную работу в интенсивных режимах.

Арт. 13013524. Производитель: Elco.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 2

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Электродный узел 65300738	CB-VG 2.140 E D3/4” RP3/4” KN	2130 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
Электрод контроля пламени 13010529	CB-VG 2.140 E D3/4” RP3/4” KN	2170 420010930500A · R8220271-01 - 11/07/2018 · стр. 5

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 25

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CB-VG2.120 D E D3/4” RP3/4” KN	По указанному обозначению горелки 3836356	2180	06-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.160 D E D3/4” RP3/4” KN	По указанному обозначению горелки 3836358	2180	06-2018 - конец не указан 420010930601A · R8220272-02 - 05/11/2018 · стр. 5
CB-VG2.120 DP E D332 - 3/4” RP3/4” KN	По указанному обозначению горелки 3836364	2180	07-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.120 DP E D333-3/4” RP3/4” KN	По указанному обозначению горелки 3836366	2180	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.160 DP E D345-3/4” RP3/4” KN	По указанному обозначению горелки 3836368	2180	09-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG2.160 DP E D347-3/4” RP3/4” KN	По указанному обозначению горелки 3836370	2180	06-2018 - конец не указан 420010930701A · R8220273-02 - 06/11/2018 · стр. 5
CB-VG 2.140 E D3/4” RP3/4” KN	По указанному обозначению горелки 3836349	2180	06-2018 - конец не указан 420010930500A · R8220271-01 - 11/07/2018 · стр. 5
CB-VG2.120 D3/4 -RP3/4 KN 60H	По указанному обозначению горелки 3834316	2180	04-2013 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D3/4 -RP3/4 KN	По указанному обозначению горелки 3833554	2180	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D3/4 -RP3/4 KN 60HZ	По указанному обозначению горелки 3834792	2180	06-2015 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.140 D1 1/4-RP1 1/4 KN	По указанному обозначению горелки 3833618	2180	02-2012 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D3/4 -RP3/4 KN	По указанному обозначению горелки 3833563	2180	06-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D3/4 -RP3/4 KN 60H	По указанному обозначению горелки 3833040	2180	11-2012 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D1 1/4-RP1 1/4 KN	По указанному обозначению горелки 3833571	2180	05-2011 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VG2.200 D1 1/4-RP1 1/4 KN 60H	По указанному обозначению горелки 3833044	2180	10-2014 - конец не указан Каталог запчастей производителя · R8220027-02 - 03/04/2018 · стр. 5
CB-VL2.140 KN	По указанному обозначению горелки 3833536	2070	07-2011 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
FS-VL2.140 KN 60HZ	По указанному обозначению горелки 3834646	2070	05-2014 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
CB-VL2.200 KN	По указанному обозначению горелки 3833540	2070	07-2011 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
FS-VL2.200 KN 60HZ	По указанному обозначению горелки 3834332	2070	04-2013 - конец не указан 420010596202A · R8220018-03 - 14/08/2019 · стр. 5
CB-VL2.120 D KN	По указанному обозначению горелки 3833344	2070	03-2011 - конец не указан 420010596302A · R8220019-03 - 09/09/2019 · стр. 5
CB-VL2.160 D KN	По указанному обозначению горелки 3833346	2070	07-2010 - конец не указан 420010596302A · R8220019-03 - 09/09/2019 · стр. 5
CB-VL2.210 D KN	По указанному обозначению горелки 3833348	2070	07-2010 - конец не указан 420010596302A · R8220019-03 - 09/09/2019 · стр. 5
CB-VG2.210 V D3/4¨-RP3/4¨ KN	По указанному обозначению горелки 3834358	2180	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13
CB-VG2.210 V D332 - 3/4¨-RP3/4¨ KN	По указанному обозначению горелки 3834416	2180	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13
CB-VG2.210 V D1¨1/4-RP1¨1/4 KN	По указанному обозначению горелки 3834360	2180	09-2013 - конец не указан 420010533000A · R8220087-01 - 16/07/2013 · стр. 13

Характеристики

Наименование: Кабель поджига 365 мм
Бренды: Elco
Места установки: Газовая горелка Elco VG 2.140, Газовая горелка Elco VG 2.200, Газовая горелка Elco 2.120 D, Газовая горелка Elco VG 2.160 D, Газовая горелка Elco VG 2.120 DP, Газовая горелка Elco VG 2.160 DP, Газовая горелка Elco VG 2.210 DP, Газовая горелка Elco VG 2.12
Длина кабеля: 365 мм
С другой стороны кабеля: прямой штекер Ø4 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: поджига
Длина кабеля (мм): 365

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Газовая горелка Elco CB-VG2.120 d3/4”-Rp3/4” KN 60H

Артикул горелки
3834316

Позиция детали
2180

Данные каталога

CB-VG2.120 D3/4 -RP3/4 KN 60H · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 04-2013 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D1”1/4-RP1”1/4 KN

Артикул горелки
3833618

Позиция детали
2180

Данные каталога

CB-VG2.140 D1 1/4-RP1 1/4 KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 02-2012 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D3/4”-RP3/4” KN

Артикул горелки
3833554

Позиция детали
2180

Данные каталога

CB-VG2.140 D3/4 -RP3/4 KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.140 D3/4”-RP3/4” KN 60HZ

Артикул горелки
3834792

Позиция детали
2180

Данные каталога

CB-VG2.140 D3/4 -RP3/4 KN 60HZ · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2015 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 D1”1/4-RP1”1/4 KN

Артикул горелки
3833571

Позиция детали
2180

Данные каталога

CB-VG2.200 D1 1/4-RP1 1/4 KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 05-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 D3/4”-RP3/4” KN

Артикул горелки
3833563

Позиция детали
2180

Данные каталога

CB-VG2.200 D3/4 -RP3/4 KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2011 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 d1”1/4-RP1”1/4 KN 60H

Артикул горелки
3833044

Позиция детали
2180

Данные каталога

CB-VG2.200 D1 1/4-RP1 1/4 KN 60H · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 10-2014 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco CB-VG2.200 d3/4”-RP3/4” KN 60H

Артикул горелки
3833040

Позиция детали
2180

Данные каталога

CB-VG2.200 D3/4 -RP3/4 KN 60H · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 11-2012 — конец периода не указан.

Каталог · R8220027-02 - 03/04/2018 · страница 5 .
Газовая горелка Elco VG 2.120 D E KN

Артикул горелки
3836356

Позиция детали
2180

Данные каталога

CB-VG2.120 D E D3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.120 DP E KN d332

Артикул горелки
3836364

Позиция детали
2180

Данные каталога

CB-VG2.120 DP E D332 - 3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 07-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.120 DP E KN d333

Артикул горелки
3836366

Позиция детали
2180

Данные каталога

CB-VG2.120 DP E D333-3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.140 E KN

Артикул горелки
3836349

Позиция детали
2180

Данные каталога

CB-VG 2.140 E D3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930500A · R8220271-01 - 11/07/2018 · страница 5 .
Газовая горелка Elco VG 2.160 D E KN

Артикул горелки
3836358

Позиция детали
2180

Данные каталога

CB-VG2.160 D E D3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930601A · R8220272-02 - 05/11/2018 · страница 5 .
Газовая горелка Elco VG 2.160 DP E KN d345

Артикул горелки
3836368

Позиция детали
2180

Данные каталога

CB-VG2.160 DP E D345-3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 09-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Газовая горелка Elco VG 2.160 DP E KN d347

Артикул горелки
3836370

Позиция детали
2180

Данные каталога

CB-VG2.160 DP E D347-3/4” RP3/4” KN · позиция 2180

IGNITION CABLE D4/D4 L365 AP (X1)

Период исполнения в этой редакции: 06-2018 — конец периода не указан.

Каталог 420010930701A · R8220273-02 - 06/11/2018 · страница 5 .
Дизельная горелка Elco VL 2.120 D KN

Артикул горелки
3833344

Позиция детали
2070

Данные каталога

CB-VL2.120 D KN · позиция 2070

IGNITION CABLE D4/D4 L365 AP

Период исполнения в этой редакции: 03-2011 — конец периода не указан.

Каталог 420010596302A · R8220019-03 - 09/09/2019 · страница 5 .
Дизельная горелка Elco VL 2.140 KN

Артикул горелки
3833536

Позиция детали
2070

Данные каталога

CB-VL2.140 KN · позиция 2070

IGNITION CABLE D4/D4 L365 AP

Период исполнения в этой редакции: 07-2011 — конец периода не указан.

Каталог 420010596202A · R8220018-03 - 14/08/2019 · страница 5 .
Дизельная горелка Elco VL 2.160 D KN

Артикул горелки
3833346

Позиция детали
2070

Данные каталога

CB-VL2.160 D KN · позиция 2070

IGNITION CABLE D4/D4 L365 AP

Период исполнения в этой редакции: 07-2010 — конец периода не указан.

Каталог 420010596302A · R8220019-03 - 09/09/2019 · страница 5 .
Дизельная горелка Elco VL 2.200 KN

Артикул горелки
3833540

Позиция детали
2070

Данные каталога

CB-VL2.200 KN · позиция 2070

IGNITION CABLE D4/D4 L365 AP

Период исполнения в этой редакции: 07-2011 — конец периода не указан.

Каталог 420010596202A · R8220018-03 - 14/08/2019 · страница 5 .
Дизельная горелка Elco VL 2.210 D KN

Артикул горелки
3833348

Позиция детали
2070

Данные каталога

CB-VL2.210 D KN · позиция 2070

IGNITION CABLE D4/D4 L365 AP

Период исполнения в этой редакции: 07-2010 — конец периода не указан.

Каталог 420010596302A · R8220019-03 - 09/09/2019 · страница 5 .
