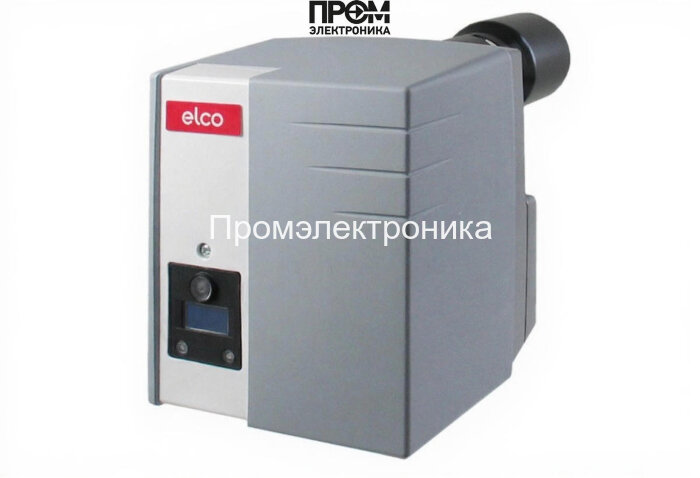

Дизельная горелка Elco VL 2.160 D KN

Дизельная горелка Elco VL 2.160 D KN — техническое описание для проектирования и эксплуатации

Дизельная горелка Elco VL 2.160 D KN (арт. 3833346) — промышленное техническое решение класса «компактная мощность» для водогрейных и паровых котлов, предназначенное для стабильной работы в диапазоне 80–160 кВт при использовании сверхлегкого дизельного топлива. В описании собраны ключевые эксплуатационно-технические параметры и конструктивные элементы, которые необходимы при интеграции в систему отопления или технологического нагрева.

Краткие технические параметры

• Мощность: 80–160 кВт (двухступенчатая регулировка)
• Расход топлива: 6.7–13.5 кг/ч
• Электропитание: 220 В; электродвигатель 160 Вт; потребляемая мощность 205 Вт
• Противодавление в камере: 0–2.25 мбар
• Рабочая температура: −10…+60 °C; уровень шума ≤64 дБ
• Вес: 18 кг; комплектация: головка сгорания, прокладка фланца, монтажные принадлежности

Конструкция — основные узлы и детали

Горелка выполнена в моноблоке с корпусом из лёгкого алюминиевого сплава и съёмным кожухом для быстрого обслуживания. Для инженерного описания приведён полный перечень ключевых компонентов, входящих в конструкцию и обеспечивающих функциональную надёжность:

• топливный насос — обеспечивает стабильную подачу дизельного топлива с регулируемым расходом;
• датчик пламени — комплексная система контроля наличия устойчивого факела и сигнализации аварийных режимов;
• топочный автомат — блок управления с логикой розжига, защиты и последовательностей работы;
• трансформатор розжига — генерирует высоковольтный импульс для инициирования искры на электродах;
• реле давления — контролирует давление топлива/воздуха и реализует защиту при выходе параметров за пределы;
• форсунки — прецизионные распылители для формирования оптимальной факельной геометрии;
• сервопривод — механизм управления воздушной заслонкой и положением регулировочных элементов;
• клапан — электромагнитный/шаровой клапан в топливной магистрали для обеспечения герметичности;
• электроды — комплект для розжига и контроля искрового разряда, рассчитанный на длительную ресурсную эксплуатацию.

Функциональные преимущества и рекомендации по применению

• Двухступенчатое управление позволяет минимизировать период пиковых нагрузок и снизить выбросы при частичных нагрузках.
• Сбалансированная система воздух/топливо за счёт сервопривода и форсунок обеспечивает стабильное горение и высокий КПД.
• Топочный автомат и датчик пламени реализуют последовательность безопасного розжига и автоматического останова при неисправностях.
• Рекомендуется регулярная проверка форсунок, состояния уплотнений фланца и контактов трансформатора розжига для сохранения параметров развиваемой мощности.

Интеграция и обслуживание

При проектировании обращайте внимание на соответствие противодавления (0–2.25 мбар), размеры фланца и глубину установки. Плановое обслуживание включает контроль герметичности клапанов, проверку реле давления и сервисную калибровку топочного автомата. Данное техническое описание ориентировано на инженеров и сервисные службы и учитывает текущие требования энергоэффективности и экологической безопасности 2026 года.
