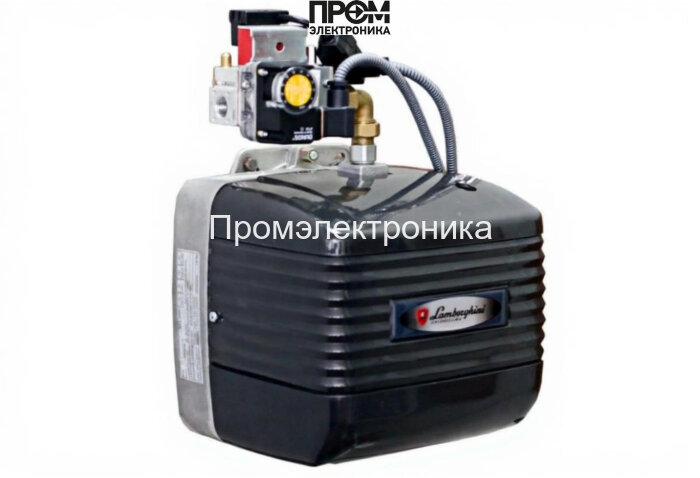

Газовая горелка Lamborghini EM 9-E.D2 (MB403)

Газовая горелка Lamborghini EM 9-E.D2 — техническое описание и состав узлов

Техническое описание подготовлено с акцентом на эксплуатационную надёжность, энергоэффективность и простоту сервисного обслуживания. Модель Lamborghini EM 9-E.D2 предназначена для работы на природном и сжиженном газе, обеспечивает стабильную мощность в диапазоне 43–89,5 кВт и оптимизирована под современные требования энерго- и экологической эффективности. В сопроводительном тексте приведены ключевые конструктивные узлы и рекомендации по эксплуатации для обеспечения долговременной работоспособности в системах отопления и технологического теплоснабжения.

Ключевые технические параметры

• Мощность: 43–89,5 кВт
• Питание автоматики: 220–230 В
• Электродвигатель вентилятора: 100 Вт; потребляемая мощность: до 230 Вт
• Расход газа: 4,3–9 нм³/ч
• Класс защиты: IP20; уровень шума до 70 дБ
• Габариты: 41.7 × 28 × 44.5 см; вес 13,7 кг

Состав и описание основных узлов

Конструктивно горелка состоит из набора взаимозависимых узлов, каждый из которых критичен для безопасной и экономичной работы:

• Топливный насос — обеспечивает стабильный и дозированный подвод газа в рампу, снижает пульсации давления и повышает точность подачи топлива при смене нагрузок.
• Датчик пламени — сенсор контроля наличия горения; мгновенно фиксирует погасание и инициирует аварийное отключение для предотвращения утечек.
• Топочный автомат — блок управления последовательностью розжига, контроля параметров и защиты; реализует логику работы одноступенчатой горелки.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, обеспечивая надёжный старт в различных климатических условиях.
• Реле давления — контролирует минимальные и максимальные значения давления топлива / воздуха и блокирует подачу при выходе параметров за установленные пределы.
• Форсунки — обеспечивают оптимальное распыление газа и равномерное смешение с воздухом в огневой голове для стабильного горения и минимальных выбросов.
• Сервопривод — управляет заслонками и регулировками воздушного потока, обеспечивает точную подстройку подачи воздуха в зависимости от нагрузки.
• Клапан — двойной запорный вентиль с фильтрацией; гарантирует герметичность и безопасность при отключении.
• Электроды — компоненты системы поджига и контроля искрового разряда; выполнены с расчётом на длительный ресурс и устойчивость к коррозии.

Эксплуатационные рекомендации

• Регламент: проверка фильтра и клапанов каждые 6 месяцев, проверка автоматики и датчиков ежегодно.
• Условия: монтаж в закрытых котельных с уровнем запылённости, соответствующим IP20.
• Безопасность: соблюдать требования по давлению газопровода и инструкции производителя при пуско-наладке.

Данное техническое описание ориентировано на инженеров по эксплуатации и проектировщиков котельных систем: структура текста и перечисление узлов обеспечивают быструю проверку совместимости и планирование сервисного обслуживания.
