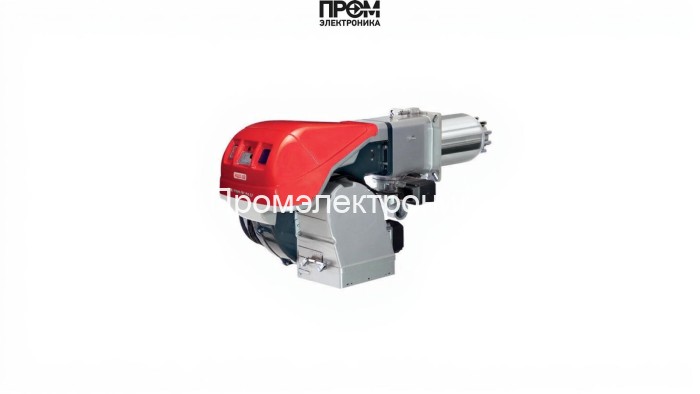

Газовая горелка Riello RS 310/E MZ TC

Газовая горелка Riello RS 310/E MZ TC — техническое описание для проектировщика

Riello RS 310/E MZ TC — промышленная газовая горелка прогрессивного исполнения, оптимизированная для стационарных котельных и технологических печей. Модель обеспечивает диапазон тепловой мощности 600–3900 кВт, рассчитана на электропитание 380 В и отличается модульной конструкцией для быстрой диагностики и сервисного обслуживания.

Ключевые технические параметры

• Диапазон мощности: 600–3900 кВт
• Электропитание: 380 В; потребляемая мощность системы: 9100 Вт
• Электродвигатель воздуходува: 7500 Вт
• Длина пламенной трубы: 519 мм (стандартная)
• Расход газа: 40–363 нм³/ч
• Противодавление: от -0.5 до 17.97 мбар
• Класс защиты: IP54; уровень шума: 78 дБ
• Габариты: 168.7 x 89 x 79 см; вес: 250 кг

Конструктивные узлы и комплектация

Конструкция горелки выполнена с упором на эксплуатационную надёжность и удобство обслуживания. В состав устройства входят следующие основные компоненты:

• Топливный насос — обеспечивает стабильное давление подачи газа и точность дозирования при изменении режима;
• Датчик пламени — контролирует наличие стабильного горения, интегрируется в систему безопасности автоматики;
• Топочный автомат — электронный контроллер управления циклом розжига, мониторинга и самодиагностики;
• Трансформатор розжига — высоковольтный модуль для поджига электродами в начальной фазе пуска;
• Реле давления — обеспечивает защиту по давлению газа и отключение при аварийных отклонениях;
• Форсунки (газовый блок) — набор сменных элементов для точной настройки расхода 40–363 нм³/ч;
• Сервопривод — механизм модуляции подачи воздуха/газа для плавной регулировки мощности;
• Клапан (газовый запорный) — двух- или трёхходовой исполнительный элемент для аварийного перекрытия;
• Электроды — система поджига и контроля ионизационного тока для стабильной работы на всех режимах.

Эксплуатация и сервис

• Рекомендуется плановое техобслуживание: проверка форсунок, состояние электродов и трансформатора розжига;
• Контроль за заземлением и целостностью цепей автоматики не реже одного раза в квартал;
• Рабочая температура: 0–40 °C. Для эксплуатации ниже 0 °C требуется организация подогрева обслуживаемых узлов;
• Использовать сертифицированные запчасти Riello и следовать регламенту завода‑изготовителя для поддержания гарантийных параметров.

Вывод для проектирования

Riello RS 310/E MZ TC — надёжная база для проектов промышленных котельных, где требуются высокая мощность, плавная модуляция и простота интеграции с автоматикой котельного узла. Модель обеспечивает точность дозирования топлива и контроль безопасности за счёт комплекса компонентов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. При корректной наладке и регулярном обслуживании горелка показывает экономичный расход газа и стабильную работу в широком диапазоне противодавления.
