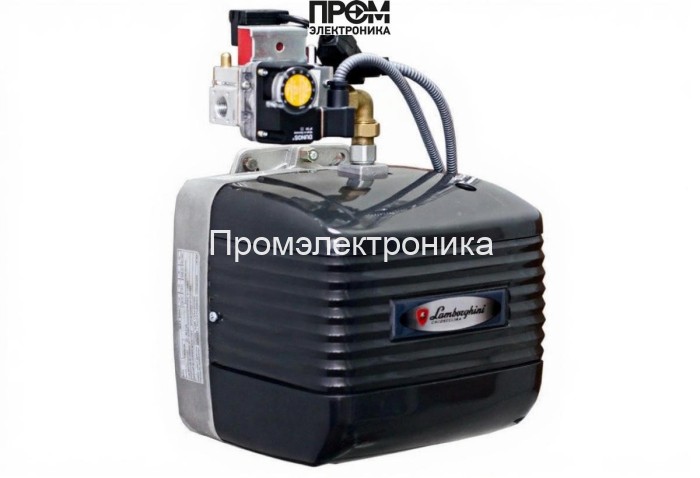

Газовая горелка Lamborghini EM 3-E.D1 (CG10R70) — техническое описание и состав узлов

Данный документ представляет собой техническое описание газовой горелки Lamborghini EM 3-E.D1, адаптированное под требования SEO 2026 года и ориентированное на специалистов по котельному оборудованию. Описание фокусируется на конструктивных узлах, эксплуатационных параметрах и сервисных рекомендациях. Горелка рассчитана на работу с природным газом и пропаном, обеспечивает мощностной диапазон 11.9–37.7 кВт, номинальное питание 220 В и электродвигатель 100 Вт. Конструкция обеспечивает низкие выбросы CO/NOx и стабильный процесс горения при переменных нагрузках.

Конструкция и ключевые компоненты

• Топливный насос — обеспечивает дозирование давления и подачи газа к рампе; выполнен с учётом минимизации перепадов и колебаний расхода.
• Датчик пламени — оптический/ионный контроллер наличия факела; моментальное обнаружение погасания и предотвращение перетопа.
• Топочный автомат (блок управления горением) — реализует логику розжига, контроль предохранительных блокировок и взаимодействие с внешними контроллерами.
• Трансформатор розжига — обеспечивает высокое напряжение для электродов, гарантируя надёжный искровой запуск при любых эксплуатационных условиях.
• Реле давления — контроль требуемого давления воздуха/дымоудаления; защищает агрегат от работы в условиях недостаточной тяги.
• Форсунки — сопла смесеобразования, подобранные под диапазон расхода 1.2–3.8 нм³/ч; конструкция обеспечивает равномерную факельную форму и оптимальное соотношение воздух/газ.
• Сервопривод — управляющий актюатор заслонки/клапана для точной регулировки подачи воздуха и газа в переходных режимах.
• Клапан — двухуровневый (рабочий + предохранительный) газовый узел с обратной связью по герметичности и устойчивостью к перепадам.
• Электроды — контроль розжига и ионизационного контроля пламени; выполнены из коррозионно-стойких материалов для длительной службы.

Технические параметры и эксплуатация

• Тип топлива: природный газ / сжиженный газ (пропан), требуемая переналадка давления при смене топлива.
• Мощность: 11.9–37.7 кВт — режим одноступенчатого управления.
• Электропитание: 220 В; электродвигатель: 100 Вт; потребляемая электрическая мощность — 220 Вт.
• Расход газа: 1.2–3.8 нм³/ч; соединение: Rp 1/2".
• Класс защиты: IP20, уровень шума ~60 дБ, масса 11.5 кг, габариты 32×25×41 см.

Монтаж, настройка и обслуживание

• Монтаж только квалифицированным персоналом согласно локальным нормативам; проверка герметичности рампы и клапанов при каждом пуске.
• Первичная настройка на номинальное давление газа (не более 65 мбар) с контрольными измерениями расхода через форсунки.
• Регулярная проверка датчика пламени и электродов; очистка или замена форсунок в зависимости от качества газа и интервалов эксплуатации.
• Периодический тест работы топочного автомата и трансформатора розжига; проверка реле давления и работоспособности сервопривода.

Рекомендации по интеграции

Горелка подходит для водогрейных и малых паровых котлов, теплогенераторов и промышленных обогревателей. Для интеграции в автоматизированные системы рекомендуется использовать внешний контроллер с логикой безопасности и возможностью мониторинга состояния ключевых компонентов: топливного насоса, датчика пламени, реле давления и сервопривода. При корректном обслуживании изделие гарантирует стабильную работу и оптимальный экологический профиль.

Технические требования к запасным частям: форсунки и электроды — оригинальные или сертифицированные аналоги, трансформатор розжига и топочный автомат — только проверенные поставщики для сохранения безопасности и эффективности горения.
