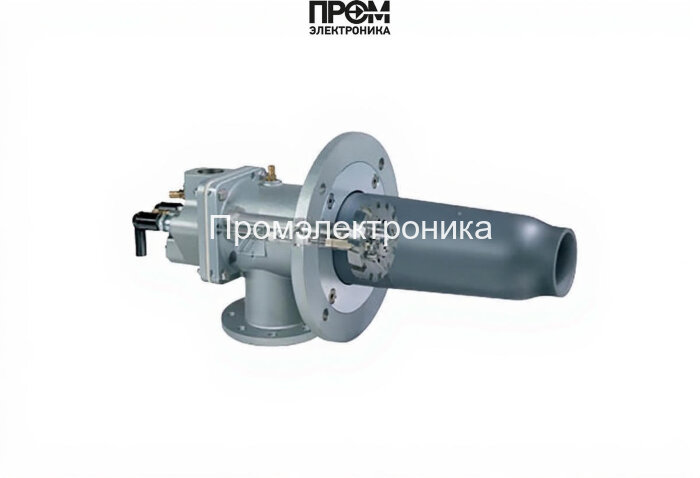

Газовая горелка Kromschroder BIC 140HB-0/35-(26)E — техническое описание

Газовая горелка Kromschroder BIC 140HB-0/35-(26)E (арт. 84035034) — промышленное решение для высокотемпературных печей и теплотехнических агрегатов. Проектирована для работы на природном газе, обеспечивает надежную стабилизацию пламени и регулируемую тепловую мощность в диапазоне 270–360 кВт. Модульная конструкция и расширенный комплект элементов упрощают интеграцию в существующие и новые системы сжигания топлива.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ)
• Мощность горелки: от 270 до 360 кВт
• Форма факела: длинное пламя
• Способ розжига: прямой электророзжиг
• Контроль пламени: ионизационный электрод (опция — УФ-датчик)
• Уровень шума: ≈95 дБ на открытом пространстве (в печи — до 75 дБ)
• Тип соединения: Rp 1 1/2", DN 80
• Температура в печи: до 1450 °C (до 1600 °C с насадкой TSC)
• Температура горячего воздуха: 20–450 °C
• Вес: 26.7 кг
• Габариты: 41.5×30×30 см
• Страна бренда: Германия (Kromschroder)

Конструкция и что входит в состав горелки

Серия BIC выполнена по модульному принципу. Основные элементы:

• Корпус — прочный чугунный каркас (GG) с высокой стойкостью к температурным и механическим нагрузкам.
• Газовый узел — распределение топлива, заслонки и окно контроля пламени.
• Головка горения — формирует факел через щелевые отверстия; обеспечивает заданную геометрию потока воздуха.
• Керамическая насадка TSC — камера сгорания из карбида кремния с пропиткой, повышающая теплостойкость (опция для 1600 °C).
• Электрод ионизации — контроль горения; простая замена без демонтажа газовой части.
• Монтажные принадлежности — фланцы Rp 1 1/2", DN 80, комплект адаптеров и крепеж.

Преимущества

1. Высокая термостойкость и стабильность факела — до 1450 °C (1600 °C с TSC).
2. Безопасность: отсутствие предварительного смешивания газа с воздухом исключает взрывоопасные зоны в газопроводе.
3. Модульность — быстрая адаптация под конкретные технологические требования.
4. Удобство обслуживания: доступ к электродам без разборки газовой секции.
5. Низкие выбросы и регулируемая мощность 270–360 кВт — подходит для энергоэффективных проектов.

Области применения — примеры реального использования

• Термическая обработка металлов: отпуск, отжиг, закалка в печах сквозного или камерного типа.
• Производство чугуна и стали: нагревательные зоны печей для предварительного разогрева и выдержки.
• Керамика и производство огнеупоров: обжиг изделий при стабильном длинном факеле.
• Сушильные линии и промышленные конвейерные печи: сушка полимеров и адгезивов.
• Системы очистки и регенерации: высокотемпературные процессы очистки отходящих газов.

Практический кейс: замена устаревшей горелки на BIC 140HB в линии термообработки позволила сократить время прогрева на 12% и снизить расход газа за счет точного регулирования мощности.

Эксплуатация и обслуживание

• Монтаж: установка в произвольном положении, фиксируется фланцем Rp 1 1/2". Рекомендуется квалифицированный пусконаладочный технологический персонал.
• Пуск и управление: прямой электророзжиг; работа с топочным автоматом для управления подачей газа и контроля безопасности.
• Плановое обслуживание: регулярная проверка электродов, очистка насадки TSC от нагара, проверка уплотнений и газового узла.
• Ремонт: модульная конструкция позволяет заменять узлы (корпус, газовый узел, насадка) без замены всей горелки.

Совместимость — для каких котлов и установок подходит

• Промышленные газовые котлы средней и высокой мощности (бытовые котлы не применяются): водотрубные и жаротрубные котлы, требующие мощности в диапазоне 270–360 кВт.
• Печи и камеры нагрева, туннельные печи и сушильные агрегаты с высокими температурами рабочей среды.
• Теплогенераторы и теплообменники, где требуется длинный стабильный факел и низкие выбросы.

FAQ — часто задаваемые вопросы

Можно ли использовать горелку на несвежем газе (смеси)?

Рекомендуется природный газ с параметрами, соответствующими паспортным данным. Перед монтажом провести газоанализ и пусконаладочные работы.

Требуется ли специальная насадка для 1600 °C?

Да — насадка TSC из карбида кремния с пропиткой обеспечивает работу при повышенных температурах.

Какой шум в рабочем режиме внутри печи?

На открытом воздухе уровень шума около 95 дБ; внутри печи, благодаря звукоизоляции, звуковое давление снижается до ~75 дБ.

Есть ли возможность установки УФ-датчика?

Да, УФ-датчик и монтажные принадлежности доступны опционально по запросу.

Заключение и рекомендации по закупке

Газовая горелка Kromschroder BIC 140HB-0/35-(26)E — специализированное решение для промышленных термоагрегатов, обеспечивающее точное управление мощностью, высокую температуру и надежность эксплуатации. Для проектирования, поставки и профессионального сервисного сопровождения рекомендуем обращаться к компании Промэлектроника — поставщик и интегратор промышленного оборудования (sales@prom-elec.com). Наши специалисты помогут подобрать конфигурацию, провести пусконаладочные работы и организовать плановое обслуживание.

Технические параметры приведены с учетом заводской спецификации. Перед закупкой и монтажом необходимо согласовать требования по горючему газу, системе управления и условиям эксплуатации.
