Газовая горелка Kromschroder BIC 100RB-300/335-(109)E — техническое описание

Газовая горелка Kromschroder BIC 100RB-300/335-(109)E (арт. 84033249, бренд: Kromschroder, страна бренда: Германия) — модульный промышленный агрегат для сжигания природного газа в диапазоне мощности 10–450 кВт. Конструкция разработана для высоконадежной длительной эксплуатации в печах, сушилках, теплогенераторах и технологических агрегатах с импульсным или непрерывным режимом. Вес горелки — 14.8 кг; габариты корпуса — 61.9×24×24 см.

Ключевые технические параметры

• Вид топлива: природный газ;
• Диапазон мощности: от 10 до 450 кВт;
• Форма факела: нормальное пламя;
• Удаление от фланца до передней кромки головки: 335 мм (включая насадку-удлинитель 300 мм);
• Максимальная температура в топке: до 1350 °C;
• Предельная температура нагрева воздуха: 150 °C (возможно повышение по запросу);
• Контроль пламени: ионизационный электрод; опционно — УФ-датчик;
• Розжиг: прямой электророзжиг (запальная горелка — опция);
• Уровень шума: ≈95 дБ на открытом пространстве, ≈75 дБ в печи (в зависимости от звукоизоляции).

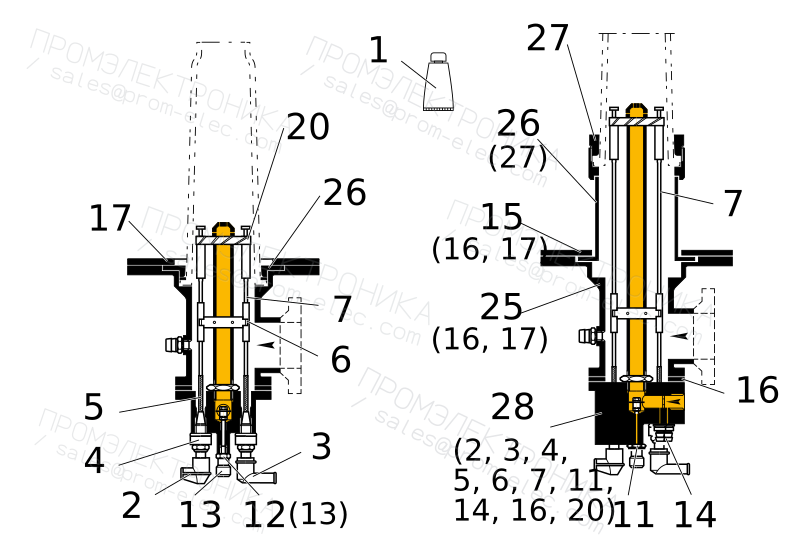

Конструкция и комплект поставки

Горелка выполнена по модульной схеме, что упрощает монтаж и сервис. В состав горелки входят:

1. Корпус из серого чугуна (GG) с фланцем для монтажа в топочную камеру;
2. Газовый узел с регулировочными элементами и глазком контроля пламени;
3. Керамическая насадка TSC (карбид кремния с кремниевой пропиткой) — камера сгорания;
4. Стальная насадка-удлинитель 300 мм (входит в конфигурацию для глубокой вставки в печь);
5. Электророзжиг и ионизационный электрод (в базовой конфигурации);
6. Монтажный комплект и элементы крепления (по отдельному запросу — УФ-датчик и дополнительные адаптеры).

Преимущества эксплуатации

• Безопасность: вспенивание газовоздушной смеси исключено — смесь формируется за огневой головой;
• Модульность: быстрая адаптация под существующие котлы и теплогенераторы;
• Долговечность: критичные элементы — нержавеющая сталь и карбид кремния;
• Удобство обслуживания: замена электродов без демонтажа газовой части;
• Универсальность: рабочая мощность от 10 до 450 кВт покрывает широкий спектр промышленных задач;
• Низкий шум при установке в нагревательных камерах благодаря звукоизоляции.

Примеры реального использования

• Металлургические печи: замена устаревших горелок в печах под закалку и отжиг для равномерного распределения температуры при работе с чугуном и сталью;
• Промышленные сушки: выдерживание заданных температурных профилей при сушке полимеров и порошковых материалов;
• Теплогенераторы и котлы малой- и средней мощности: работа в системах отопления производственных площадок и технологических линий;
• Специфические термические процессы: включение в установки с импульсным режимом для точного управления подачей теплоты.

Обслуживание и эксплуатация

Рекомендуется выполнять регламентные проверки не реже одного раза в 12 месяцев при нормальных условиях эксплуатации или чаще при интенсивной работе. Базовый сервис включает:

• Визуальный осмотр и проверка фланцевых соединений;
• Проверка герметичности газового узла и состояния уплотнений;
• Очистка и контроль состояния насадки TSC (карбид кремния) — при необходимости замена;
• Диагностика ионизационного электрода и системы розжига;
• Калибровка регуляторов мощности и проверка системы контроля пламени.

При замене частей используйте оригинальные комплектующие Kromschroder или сертифицированные аналоги. Для минимизации простоев храните запасные электроды и уплотнения на складе.

Для каких котлов и установок подходит

• Промышленные котлы прямого и косвенного нагрева мощностью от 10 до 450 кВт;
• Теплогенераторы и печи с возможностью установки насадки-удлинителя (до 300 мм);
• Установки с рабочей температурой топки до 1350 °C и ограничением нагрева воздуха до 150 °C (или выше по запросу);
• Системы, где требуется модульная горелка с возможностью монтажа в любом положении.

FAQ

1. Какой тип газа используется?

Природный газ в заводской конфигурации; возможна адаптация под другие газовые среды по согласованию.

2. Нужна ли предварительная смешивающая камера?

Нет. Смесь формируется за огневой головой, что снижает риск образования взрывобезопасных зон в газопроводе.

3. Можно ли установить горелку в горизонтальном положении?

Да, горелка допускает монтаж в любом положении, что упрощает интеграцию в существующие корпуса котлов.

4. Какие расходные элементы нужно держать в запасе?

Электроды розжига/ионизации, уплотнения газового узла, при необходимости — насадка TSC.

5. Есть ли поставка с УФ-датчиком?

Да, УФ-датчик и монтажный комплект доступны по отдельному запросу.
