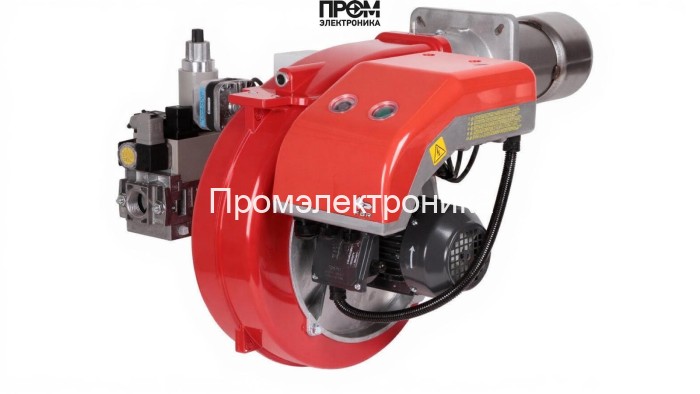

Газовая горелка FBR GAS XP 60/2CE TC EVO + R. CE D1"1/4 – S — техническое описание

Предлагаемая двухступенчатая газовая горелка FBR GAS XP 60/2CE TC EVO предназначена для промышленного и коммунально‑бытового теплового оборудования. Описание составлено в техническом стиле с упором на эксплуатационные параметры, конструкционные узлы и требования к интеграции. Текст оптимизирован под SEO 2026: ключевые запросы включают «газовая горелка», «FBR GAS XP 60/2CE», «двухступенчатая горелка», «мощность 116–630 кВт», «газовая рампа Rp 1 1/4"».

Краткие технические характеристики

• Мощность: 116–630 кВт
• Длина пламенной трубы: 250 мм (стандартная)
• Электропитание: 220/380 В
• Расход газа: 11.6–63.3 нм³/ч
• Давление в рампе: 7.4–41.1 мбар
• Противодавление в топке: от -0.1 до 9 мбар
• Класс защиты корпуса: IP40
• Вес: 30.5 кг; габариты: 80.8 × 61.4 × 51.6 см
• Тип присоединения: Rp 1 1/4"

Конструктивные узлы и комплектующие

Горелка представляет собой набор функционально распределённых узлов, каждый из которых отвечает за безопасность, точность дозирования топлива и стабильность факела.

• Топливный насос — обеспечивает подачу и стабилизацию давления газа в рампе при переходах между ступенями; рассчитан на указанные диапазоны давления.
• Датчик пламени — обеспечивает непрерывный мониторинг наличия горения и передаёт сигнал на систему аварийного отключения.
• Топочный автомат — логический контроллер управления ступенями горения, реализует последовательность розжига, перехода и остановки.
• Трансформатор розжига — генерирует высоковольтные импульсы для электронного зажигания; рассчитан на промышленную нагрузку и частоту включений.
• Реле давления — контроль параметров газовой рампы; комплектно поставляется реле Kromschroder DL 5A‑3 32Z для защиты по давлению.
• Форсунки — распыление и формирование газовой смеси в камере сгорания; конструкция форсунок оптимизирована под стабильную факел‑форму.
• Сервопривод — механическое устройство для точного позиционирования заслонок и регулирования подачи воздуха/газа при двухступенчатой работе.
• Клапан — запорные и регуляционные элементы газового тракта, выполненные в соответствии с требованиями безопасности.
• Электроды — зажигание и контроль искрового разряда; конструкция допускает быструю замену при регламентном обслуживании.

Монтаж, эксплуатация и обслуживание

• Интеграция: стандартное резьбовое подключение Rp 1 1/4" упрощает монтаж в существующие газовые тракты и котельные блоки.
• Пуск и наладка: проверка герметичности, настройка давления в рампе и тестирование сигнальных цепей датчиков и реле.
• Обслуживание: регулярная проверка состояния электродов, очистка форсунок, тестирование реле давления и контроля пламени, балансировка вентиляторов.
• Безопасность: система отключения при пропадании пламени и контроль давления минимизируют риск аварийных ситуаций.

FBR GAS XP 60/2CE TC EVO — технически продуманное решение для котлов и тепловых агрегатов мощностью 116–630 кВт, обеспечивающее надёжность, удобство интеграции и соответствие современным требованиям промышленной безопасности и энергоэффективности.
