Газовая горелка Elco VG5.950 DP

Все товары Elco →

Газовая горелка Elco VG5.950 DP. Вид топлива: газовая; Мощность горелки: от 170 до 950 кВт; Исполнение горелки: прогрессивная.

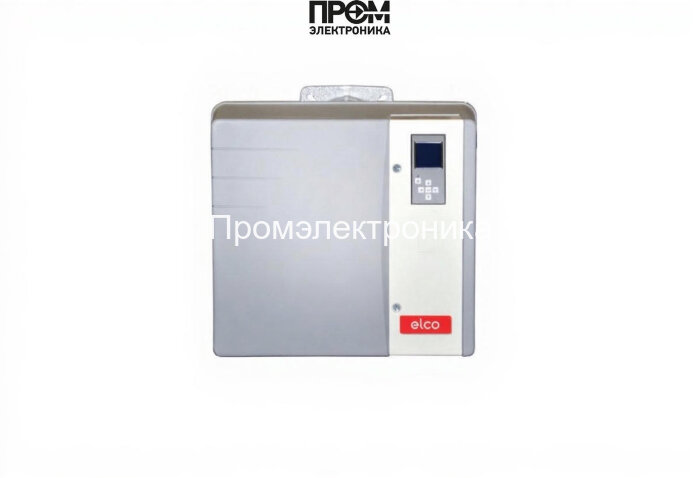

Газовая горелка Elco VG5.950 DPУвеличить фото

Основные характеристики

Бренды
Elco
Вес
88 кг
Вид топлива
газовая
Мощность горелки
от 170 до 950 кВт
Тип соединения
Rp 1"
Класс пылевлагозащиты
IP21
Все характеристики →Документы · 3

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 170 до 950 кВт · от 0 до 9 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG5.950 DP. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 170 до 950 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 9 мбар.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG5.950 DP, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG5.950 DP
Бренды
Elco
Вес
88 кг
Вид топлива
газовая
Мощность горелки
от 170 до 950 кВт
Тип соединения
Rp 1"
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная
Электропитание
220 В
Электродвигатель
1500 Вт
Потребляемая электрическая мощность
1884 Вт
Страна бренда
Италия
Противодавление
от 0 до 9 мбар
03

Техническая документация

PDFElco: отопительные горелки · VG5.950 DPОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 20

Каталожная запись полного обозначения.

PDFELCO: VG5.950 DP (E) · VG5.950 DPОткрыть документ ↗ EN · Дата редакции не указана; получен 01.10.2026 · страница 1

Полное обозначение найдено в документе; применимость к версии проверяется перед использованием.

PDFELCO: VG5.950 DP R (E) · VG5.950 DPОткрыть документ ↗ EN · Дата редакции не указана; получен 01.10.2026 · страница 1

Полное обозначение найдено в документе; применимость к версии проверяется перед использованием.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

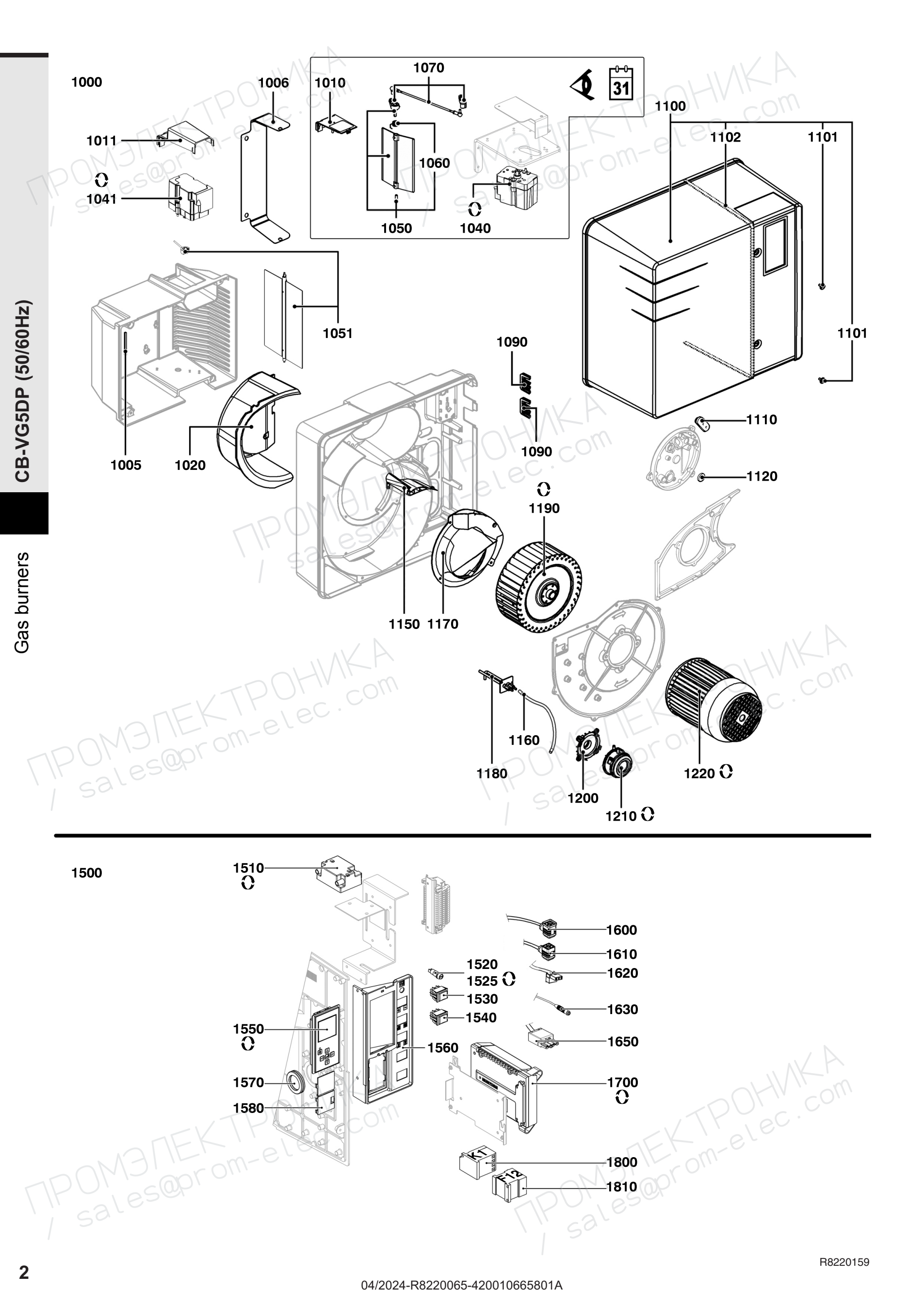

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG5.950 DP
Открыть схему в полном размере ↗Документ 420010665801A · R8220065-05 - 17/04/2024 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 09-2011 — конец периода не указан

  2. Поз. 1006
    Направляющая всасываемого воздуха Ecoflam 65326224

    Артикул: 65326224

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  3. Поз. 1010
    Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

    Артикул: 13009642

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  4. Поз. 1011
    Крышка 169X93X67/серводвигатель V 5-6 Elco 65326223

    Артикул: 65326223

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  5. Поз. 1020
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 09-2011 — конец периода не указан

  6. Поз. 1041
    Сервопривод Elco STE4,5 B0.37/6 -L

    Артикул: 65326229

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  7. Поз. 1050
    Воздушная заслонка Elco, 13014117

    Артикул: 13014117

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  8. Поз. 1051
    Воздушная заслонка Elco 65326225

    Артикул: 65326225

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  9. Поз. 1060
    Пружина воздушной заслонки Elco Ø23,2 мм

    Артикул: 13011751

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  10. Поз. 1070
    Соединение шарнирное заслонки воздуха С сервоприводом STE 4,5 B0 CPL.L320 Elco 65301071

    Артикул: 65301071

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  11. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 09-2011 — конец периода не указан

  12. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 09-2011 — конец периода не указан

  13. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2011 — конец периода не указан

  14. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 09-2011 — конец периода не указан

  15. Поз. 1110
    Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648

    Артикул: 13009648

    Период по каталогу: 09-2011 — конец периода не указан

  16. Поз. 1120
    Окно смотровое D20/18X10 Elco 13020327

    Артикул: 13020327

    Период по каталогу: 09-2011 — конец периода не указан

  17. Поз. 1160
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 09-2011 — конец периода не указан

  18. Поз. 1170
    Направляющая всасываемого воздуха для VG 5.950, белая

    Артикул: 13009646

    Период по каталогу: 09-2011 — конец периода не указан

  19. Поз. 1180
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009651

    Артикул: 13009651

    Период по каталогу: 09-2011 — конец периода не указан

  20. Поз. 1190
    Рабочее колесо вентилятора Elco Ø240 x 82 мм, 13009649

    Артикул: 13009649

    Период по каталогу: 09-2011 — конец периода не указан

  21. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2011 — конец периода не указан

  22. Поз. 1220
    Электродвигатель Simel EF/80R-1500-2T

    Артикул: 13009654

    Период по каталогу: 09-2011 — конец периода не указан

  23. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2011 — конец периода не указан

  24. Поз. 1520
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 09-2011 — конец периода не указан

  25. Поз. 1525
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 09-2011 — конец периода не указан

  26. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 09-2011 — конец периода не указан

  27. Поз. 1540
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 09-2011 — конец периода не указан

  28. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2011 — конец периода не указан

  29. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 09-2011 — конец периода не указан

  30. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 09-2011 — конец периода не указан

  31. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 09-2011 — конец периода не указан

  32. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST2P L2100REP8 Elco 65301019

    Артикул: 65301019

    Период по каталогу: 09-2011 — конец периода не указан

  33. Поз. 1610
    Кабель газовый клапан+P.DIN/RAST5P L2100 Elco 65301020

    Артикул: 65301020

    Период по каталогу: 09-2011 — конец периода не указан

  34. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L740 Elco 65300997

    Артикул: 65300997

    Период по каталогу: 09-2011 — конец периода не указан

  35. Поз. 1630
    Кабель ионизации 350 мм

    Артикул: 65300158

    Период по каталогу: 09-2011 — конец периода не указан

  36. Поз. 1650
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 09-2011 — конец периода не указан

  37. Поз. 1700
    Блок управления TCG 511.00 Elco 65301021

    Артикул: 65301021

    Период по каталогу: 09-2011 — конец периода не указан

  38. Поз. 1800
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 09-2011 — конец периода не указан

  39. Поз. 1810
    Реле тепловое SCH LR2K 3,7-5,5A Elco 13020693

    Артикул: 13020693

    Период по каталогу: 09-2011 — конец периода не указан

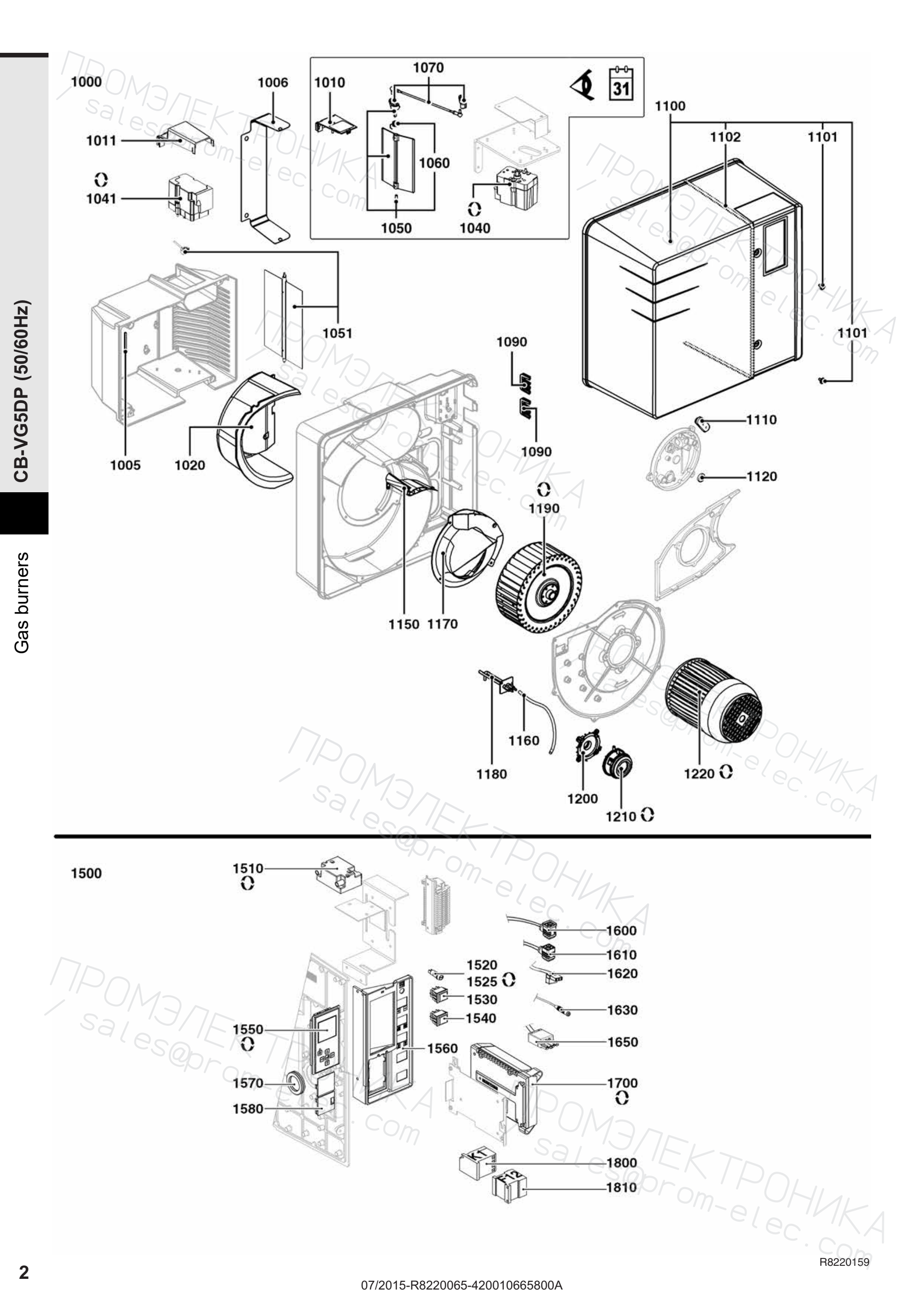

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG5.950 DP
Открыть схему в полном размере ↗Документ 420010665800A · R8220065-04 - 01/07/2015 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 09-2011 — конец периода не указан

  2. Поз. 1006
    Направляющая всасываемого воздуха Ecoflam 65326224

    Артикул: 65326224

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  3. Поз. 1010
    Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

    Артикул: 13009642

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  4. Поз. 1011
    Крышка 169X93X67/серводвигатель V 5-6 Elco 65326223

    Артикул: 65326223

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  5. Поз. 1020
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 09-2011 — конец периода не указан

  6. Поз. 1041
    Сервопривод Elco STE4,5 B0.37/6 -L

    Артикул: 65326229

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  7. Поз. 1050
    Воздушная заслонка Elco, 13014117

    Артикул: 13014117

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  8. Поз. 1051
    Воздушная заслонка Elco 65326225

    Артикул: 65326225

    Исполнение: с 06/15

    Период по каталогу: 09-2011 — конец периода не указан

  9. Поз. 1060
    Пружина воздушной заслонки Elco Ø23,2 мм

    Артикул: 13011751

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  10. Поз. 1070
    Соединение шарнирное заслонки воздуха С сервоприводом STE 4,5 B0 CPL.L320 Elco 65301071

    Артикул: 65301071

    Исполнение: до 05/15

    Период по каталогу: 09-2011 — конец периода не указан

  11. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 09-2011 — конец периода не указан

  12. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 09-2011 — конец периода не указан

  13. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2011 — конец периода не указан

  14. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 09-2011 — конец периода не указан

  15. Поз. 1110
    Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648

    Артикул: 13009648

    Период по каталогу: 09-2011 — конец периода не указан

  16. Поз. 1120
    Окно смотровое D20/18X10 Elco 13020327

    Артикул: 13020327

    Период по каталогу: 09-2011 — конец периода не указан

  17. Поз. 1160
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 09-2011 — конец периода не указан

  18. Поз. 1170
    Направляющая всасываемого воздуха для VG 5.950, белая

    Артикул: 13009646

    Период по каталогу: 09-2011 — конец периода не указан

  19. Поз. 1180
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009651

    Артикул: 13009651

    Период по каталогу: 09-2011 — конец периода не указан

  20. Поз. 1190
    Рабочее колесо вентилятора Elco Ø240 x 82 мм, 13009649

    Артикул: 13009649

    Период по каталогу: 09-2011 — конец периода не указан

  21. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2011 — конец периода не указан

  22. Поз. 1220
    Электродвигатель Simel EF/80R-1500-2T

    Артикул: 13009654

    Период по каталогу: 09-2011 — конец периода не указан

  23. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2011 — конец периода не указан

  24. Поз. 1520
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 09-2011 — конец периода не указан

  25. Поз. 1525
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 09-2011 — конец периода не указан

  26. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 09-2011 — конец периода не указан

  27. Поз. 1540
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 09-2011 — конец периода не указан

  28. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2011 — конец периода не указан

  29. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 09-2011 — конец периода не указан

  30. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 09-2011 — конец периода не указан

  31. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 09-2011 — конец периода не указан

  32. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST2P L2100REP8 Elco 65301019

    Артикул: 65301019

    Период по каталогу: 09-2011 — конец периода не указан

  33. Поз. 1610
    Кабель газовый клапан+P.DIN/RAST5P L2100 Elco 65301020

    Артикул: 65301020

    Период по каталогу: 09-2011 — конец периода не указан

  34. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L740 Elco 65300997

    Артикул: 65300997

    Период по каталогу: 09-2011 — конец периода не указан

  35. Поз. 1630
    Кабель ионизации 350 мм

    Артикул: 65300158

    Период по каталогу: 09-2011 — конец периода не указан

  36. Поз. 1650
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 09-2011 — конец периода не указан

  37. Поз. 1700
    Блок управления TCG 511.00 Elco 65301021

    Артикул: 65301021

    Период по каталогу: 09-2011 — конец периода не указан

  38. Поз. 1800
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 09-2011 — конец периода не указан

  39. Поз. 1810
    Реле тепловое SCH LR2K 3,7-5,5A Elco 13020693

    Артикул: 13020693

    Период по каталогу: 09-2011 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

531 560 ₽

Фотографии товара

Открыть файл Стрелки — следующее фото · Esc — закрыть
