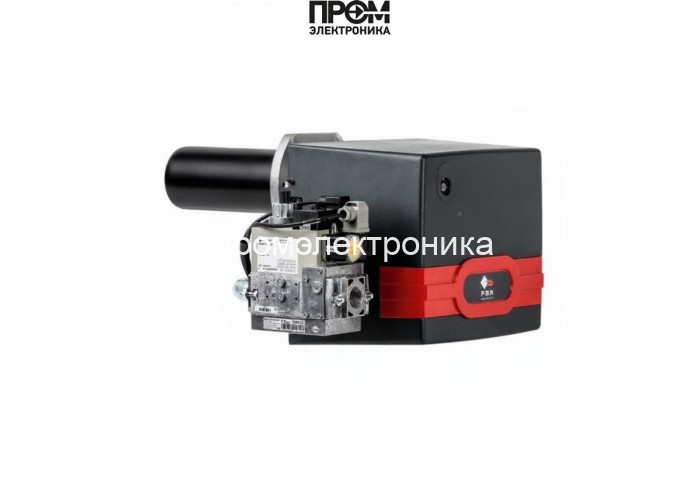

Газовая горелка FBR GAS X3 CE TL + R. CE D1"- S — техническое описание и состав

Данный документ представляет собой техническое описание газовой одноступенчатой горелки FBR GAS X3 CE TL + R. CE D1" - S с акцентом на конструктивные узлы, эксплуатационные параметры и требования безопасности. Описание ориентировано на монтажников, сервис-инженеров и проектировщиков котельных систем, а также оптимизировано под SEO 2026 года: ключевые запросы — «газовая горелка FBR», «горелка 69.8–174 кВт», «удлинённая пламенная труба 250 мм», «модульная конструкция горелки» — использованы в тексте целенаправленно и корректно.

Краткие эксплуатационные характеристики

• Тип: газовая, одноступенчатая;
• Диапазон мощности: 69.8–174 кВт;
• Длина пламенной трубы: 250 мм (удлинённая);
• Питание: 220 В; электродвигатель вентилятора 110 Вт; общая потребляемая мощность 200 Вт;
• Расход газа: 7–17.5 нм³/ч; давление рампы: 4.92–31 мбар; противодавление: 0–4.5 мбар;
• Класс защиты: IP40; уровень шума: 66 дБ; рабочая температура: −15…+40 °C.

Конструкция и составные узлы

FBR GAS X3 реализована по модульному принципу для упрощения монтажа и сервисного обслуживания. Ниже перечислены ключевые компоненты, обеспечивающие работоспособность и безопасность горелки:

• Топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки при заданном давлении, смещение и регулировка давления рампы реализуются на корпусе узла;
• Датчик пламени — оптический/ионный контроль наличия пламени с функцией быстрого отключения при пропадании горения, интегрируется с автоматикой безопасности;
• Топочный автомат — логическая управляющая плата для одноступенчатого режима, реализует последовательность розжига, мониторинг состояния и аварийную блокировку;
• Трансформатор розжига — источник высокого напряжения для создания искры между электродами при пуске, гарантирует надёжное зажигание в заданных климатических условиях;
• Реле давления — контроль противоправильного давления в системе, аварийное отключение при выходе параметров за допустимые пределы;
• Форсунки — распылители топлива специально подобраны под диапазон расхода 7–17.5 нм³/ч, обеспечивают оптимальную смесь газ/воздух при удлинённой пламенной трубе;
• Сервопривод — точное позиционирование газового клапана и заслонок воздуха при регулировке нагрузки, совместим с модульной электроникой;
• Клапан (газовый запорный) — многоступенчатая система запирания с электромагнитной блокировкой и механической фиксацией в аварийной ситуации;
• Электроды — запальные и контрольные электроды из коррозионно-стойких материалов, рассчитанные на длительные циклы включения и высокую надёжность розжига.

Особенности монтажа и обслуживания

• Модульная компоновка позволяет быстро заменять отдельные узлы (форсунки, трансформатор, датчик пламени) без демонтажа корпуса;
• При монтаже следует проверить соответствие давления рампы паспортным данным котла и обеспечить корректное соединение электропитания 220 В;
• Регламентное обслуживание включает проверку состояния форсунок и электродов, тесты работы датчика пламени и реле давления, а также контроль износа сервопривода и клапана.

Горелка FBR GAS X3 CE TL + R. CE D1"- S проектирована для устойчивой и экономичной работы в котельных системах средних мощностей, где важны точность регулирования, безопасность и простота сервисного обслуживания. В составе изделия присутствуют все современные элементы контроля и автоматики, необходимые для соответствия международным требованиям безопасности и энергоэффективности в 2026 году.
