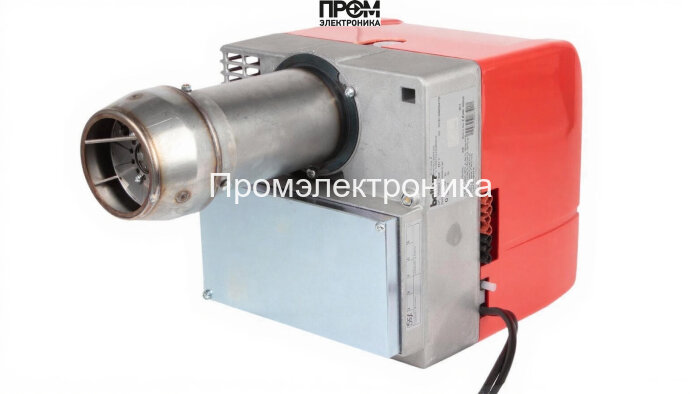

Газовая горелка Baltur BTG 11 MM065 A20C-R1/2

Газовая горелка Baltur BTG 11 MM065 A20C-R1/2 — техническое описание и состав узлов

Предлагаемое техническое описание рассчитано на инженеров и обслуживающий персонал. Горелка Baltur BTG 11 — одноступенчатое промышленное решение для отопительных и технологических систем, сочетающее компактность, простоту интеграции и стабильность горения. Описание ориентировано на требования SEO 2026: акцент на энергоэффективности, надежности узлов и удобстве диагностики при эксплуатации в котельных различного назначения.

Комплектующие и функциональные узлы горелки

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении, минимизирует пульсации и поддерживает рабочий расход.
• Датчик пламени — контролирует наличие устойчивого факела, реализован с высокой чувствительностью для быстрого отключения при погасании.
• Топочный автомат — логический блок управления последовательностью розжига и защитными остановами, совместим с промышленными контроллерами.
• Трансформатор розжига — формирует искровой разряд на электродах, обеспечивает надежную и повторяемую инициацию горения.
• Реле давления — защищает систему от отклонений давления в рампе и актирует аварийные сценарии при превышениях/падениях.
• Форсунки — газоразпределительные элементы, формируют факел заданной геометрии и обеспечивают равномерное смешение с воздухом.
• Сервопривод — исполнительный механизм для точной подстройки расхода при изменении параметров сети (в одноступенчатой реализации выполняет базовую калибровку).
• Клапан — запорный элемент с быстрым срабатыванием, обеспечивающий герметичное перекрытие подачі топлива при аварии.
• Электроды — рабочие части системы розжига и контроля пламени, выполнены из стойких к термическим нагрузкам материалов.

Ключевые технические параметры

• Мощность: 48.8–99 кВт
• Давление газовой рампы: 9.2–34.9 мбар
• Расход газа: 4.9–10 нм³/ч
• Длина пламенной трубы: 150 мм
• Электропитание: 220 В; потребляемая мощность ≈180 Вт; двигатель 100 Вт
• Противодавление: 0–2 мбар; тип соединения: Rp 1/2"
• Класс защиты: IP40; уровень шума: 64 дБ; вес: 10.75 кг; габариты: 47.5×24.5×27.1 см

Эксплуатация, диагностика и обслуживание

• Монтаж и подключение по стандартной схеме: питание 220 В, газовое присоединение Rp 1/2".
• Регулярная проверка датчика пламени, состояния форсунок и герметичности рампы — ключ к стабильной и безопасной работе.
• Обслуживание: очистка головки сгорания, проверка электрических соединений и работоспособности трансформатора розжига и реле давления.
• Рекомендуется использование сертифицированного сервисного центра для калибровки сервопривода и замены изнашиваемых элементов.

Baltur BTG 11 подходит для котельных средней мощности, технологических установок и систем с требованием к надежности и быстрому обслуживанию. Техническая структура и комплектующие обеспечивают долгую ресурсную работу при соблюдении регламентов эксплуатации.
