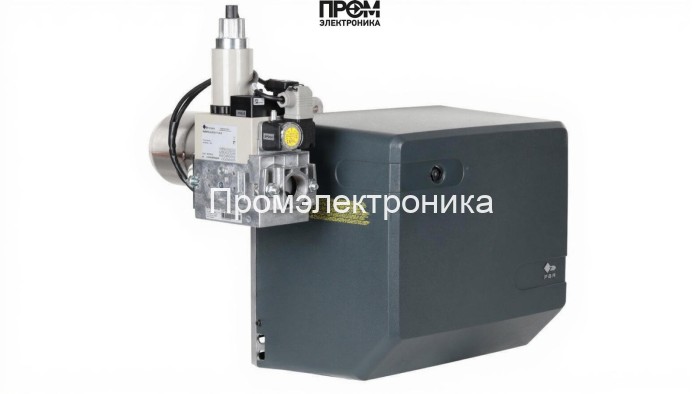

Техническое описание газовой горелки FBR GAS X 5/2 CE TC + R. CE D1"1/4-S

Профессиональная двухступенчатая газовая горелка FBR GAS X 5/2 CE разработана для промышленных и коммунальных котельных, где требуется стабильная мощность 81.2–349 кВт при компактной установке. Конструкция обеспечивает точное дозирование топлива и воздуха, надёжный розжиг и защиту от нештатных ситуаций. Горелка оптимизирована под природный газ, имеет фланцевое подключение Rp 1 1/4" и пламенную трубу длиной 250 мм.

Ключевые параметры

• Диапазон мощности: 81.2–349 кВт;
• Тип: двухступенчатая регулировка мощности;
• Питание: 220 В, электродвигатель вентилятора 370 Вт (потребление 540 Вт);
• Расход газа: 8.2–35 нм³/ч при давлении в рампе 4.8–25.8 мбар;
• Противодавление: 0–8 мбар; класс защиты IP40; вес 25 кг;
• Габариты: 71.2×42×40 см; рабочая температура: −15…+40 °C.

Состав и основные узлы

Горелка выполнена из модульных блоков, что упрощает монтаж и сервис. В состав входят:

• топливный насос — обеспечивает стабильную подачу топлива в рампу и исключает гидравлические просадки при переключениях;
• датчик пламени — быстрый контроль наличия горения и инициирование аварийного отключения при погасании;
• топочный автомат — управляет последовательностью розжига, контролирует время ожидания и блокировки безопасности;
• трансформатор розжига — формирует высоковольтные импульсы для электродов, обеспечивая надёжный искровой запуск;
• реле давления — мониторинг давления воздуха/дымовых газов для предотвращения работы в нестабильных режимах;
• форсунки — сменные сопла для переналадки на другой вид газа и точной настройки расхода;
• сервопривод — точное позиционирование дроссельной заслонки при переключениях ступеней мощности;
• клапан (запорный и регулирующий) — многоступенчатая защита от утечки газа и ступенчатая модуляция подачи;
• электроды — контроль розжига и ионизационного контроля пламени.

Преимущества и эксплуатация

• Модульная конструкция упрощает техническое обслуживание и замену узлов без демонтажа горелки;
• Низкие выбросы NOx при оптимизированной пламенной трубе 250 мм;
• Сервис предусматривает регулярную проверку газовой рампы, фильтров, электродов и датчика пламени;
• Рекомендовано обслуживание квалифицированным персоналом с допусками к газовому оборудованию.

FBR GAS X 5/2 CE — решение для объектов, где требуются высокая надёжность, безопасность и соответствие современным требованиям энергоэффективности и экологии. При интеграции учитывайте параметры давлений и фланцевое соединение для корректного подбора адаптеров и форсунок.
