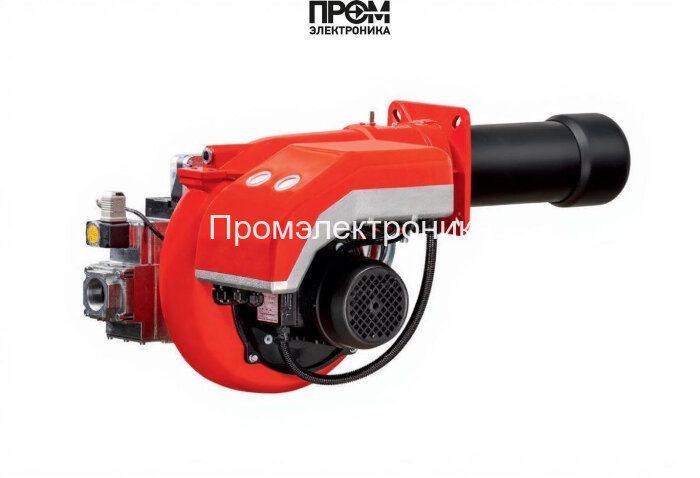

Газовая горелка FBR GAS P 250/M CE TL MEC + R. CE-CT DN100-FS100

Техническое описание газовой горелки FBR GAS P 250/M CE TL MEC + R. CE-CT DN100-FS100

Предлагаемая модулируемая газовая горелка FBR GAS P 250/M CE TL спроектирована для надёжной и экономичной работы в промышленных и муниципальных котельных. В описании использованы заводские параметры и эксплуатационные характеристики для быстрого технического анализа и подбора к существующим паровым и водогрейным котлам. Конструкция ориентирована на длительную цикличную эксплуатацию при переменных нагрузках с сохранением стабильной модуляции мощности в диапазоне 384–2907 кВт.

Ключевые параметры (для быстрой интеграции)

• Тепловая мощность: 384–2907 кВт;
• Расход газа: 39–292 нм³/ч;
• Давление газовой рампы: 6.1–47 мбар; противодавление: 0–16 мбар;
• Питание: 220 / 380 В, потребляемая мощность 7800 Вт, электродвигатель 7500 Вт;
• Длина пламенной трубы: 495 мм (удлинённая) — для глубокой посадки факела;
• Класс защиты: IP40; уровень шума: 85 дБ; масса: 158 кг.

Составные узлы и функциональные элементы

Горелка реализована как модульная система, где каждый узел отвечает за определённую функцию обеспечения сгорания и безопасности. В конструкции присутствуют:

• топливный насос — обеспечивает стабильный подвод газа к рампе при колебаниях давления и принимает участие в регулировании расхода при модуляции;
• датчик пламени — быстродействующий оптический/ионный контроль наличия факела для безопасного отключения в аварийных ситуациях;
• топочный автомат — блок управления последовательностью розжига, контроля и блокировок, реализующий протоколы безопасности и модуляции;
• трансформатор розжига — высоковольтный источник для электродов розжига, обеспечивающий надёжное поджигание при различных режимах;
• реле давления — контроль минимального и максимального давления газа/воздуха, исключает работу в небезопасных условиях;
• форсунки — специализированные распылители/адаптеры газовой смеси, оптимизированные для заданного диапазона расходов;
• сервопривод — электроуправляемый регулятор положения заслонок/клапанов для точной модуляции топлива и воздуха;
• клапан — запорно-предохранительный элемент с быстродействующей герметичностью при авариях;
• электроды — заземлённые и изолированные элементы розжига и контроля искрового пространства.

Эксплуатация и интеграция

• Установка в котлах среднего и крупного класса с возможностью размещения удлинённой пламенной трубы.
• Интеграция с системами автоматизации через топочный автомат и внешние датчики давления/температуры.
• Рекомендуемые регламенты: ежедневный визуальный контроль, ежемесячная проверка давления рампы, квартальная чистка пламенной трубы и ежегодная полная диагностика узлов.

Горелка FBR GAS P 250/M CE TL — решение для случаев, когда требуется точная модуляция, высокая надёжность и соответствие современным требованиям энергоэффективности и безопасности.
