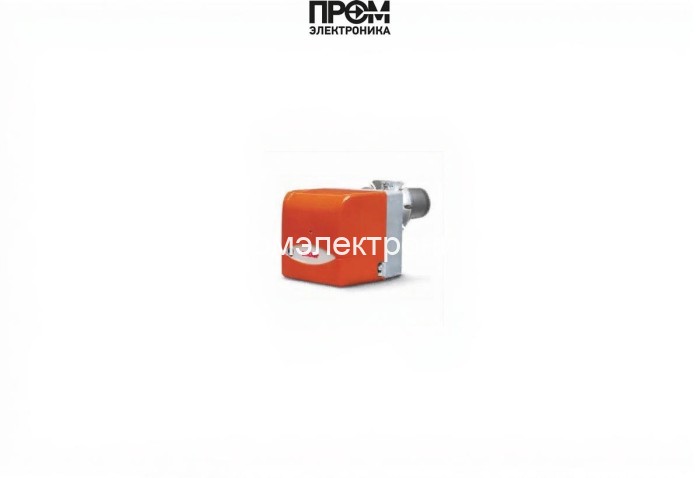

Дизельная горелка Baltur BTL 10 L250

Дизельная горелка Baltur BTL 10 L250 — техническое описание и состав

Баланс прочности и сервиса в промышленном исполнении: Baltur BTL 10 L250 — одноступенчатая дизельная горелка, спроектированная для стабильной работы в диапазоне тепловой мощности 60,2–118 кВт при расходе топлива 5,1–10 кг/ч и длине пламенной трубы 250 мм. Ниже приведено технически выверенное описание конструкции, основных узлов и практических рекомендаций по эксплуатации и обслуживанию.

Ключевые элементы конструкции

• Топливный насос — шестерёнчатая конструкция обеспечивает равномерную подачу топлива под заданным давлением, рассчитан на длительную работу при корректной фильтрации топлива.
• Форсунки — распылители с заданной степенью атомизации, обеспечивают стабильную факел-форму и оптимальное смесеобразование для минимизации выбросов.
• Клапан (перекрытия/регулировки) — электромеханическое устройство, гарантирующее аварийное перекрытие подачи топлива и защиту при нештатных режимах.
• Реле давления — контролирует давление в топливной магистрали; при падении или превышении срабатывает логика отключения для предотвращения повреждений насоса и форсунок.
• Топочный автомат (контроллер) — микропроцессорный модуль управления, реализующий последовательность пуска/остановки, самодиагностику и защитные алгоритмы согласно стандартам EN.
• Трансформатор розжига — генерирует импульс высокого напряжения для надёжного воспламенения топлива; рассчитан на циклическую работу при температуре окружающей среды, допускаемой для корпуса IP40.
• Датчик пламени — фотодатчик/фоторезистор для контроля наличия горения; интегрирован в цепь безопасности контроллера для быстрой остановки при погасании факела.
• Электроды — рабочие элементы системы искрового розжига и контроля, выполнены из жаропрочных сплавов, обеспечивающих стабильную искру и долговечность контактов.
• Сервопривод воздушной заслонки — обеспечивает точную позицию заслонки при пуске и в рабочем режиме, позволяя оптимизировать коэффициент избытка воздуха в камере.

Эксплуатационные параметры и рекомендации

• Электропитание: 220 В, потребляемая мощность 150 Вт; электродвигатель вентилятора — 100 Вт.
• Противодавление в топке: 0–2,5 мбар; класс защиты электрооборудования — IP40.
• Рекомендуемая периодичность технического обслуживания: проверка топливной магистрали и фильтров каждые 1000–2000 моточасов, контроль состояния форсунок и электродов.
• При монтажных работах — верификация совместимости фланца и места установки; подвижный фланец позволяет адаптацию к различным геометриям камеры.

Преимущества решения

• Компактность и модульность узлов для быстрой сервисной замены компонентов.
• Точная электронная логика управления обеспечивает стабильный режим горения и минимизацию выбросов.
• Разработана для коммерческих и промышленных котлов мощностью до 120 кВт с упором на надёжность и простоту обслуживания.

Дизельная горелка Baltur BTL 10 L250 — инженерно грамотное решение для тех, кто ценит предсказуемость характеристик, безопасность и возможность оперативного обслуживания ключевых узлов: насосов, форсунок, клапанов и систем зажигания.
