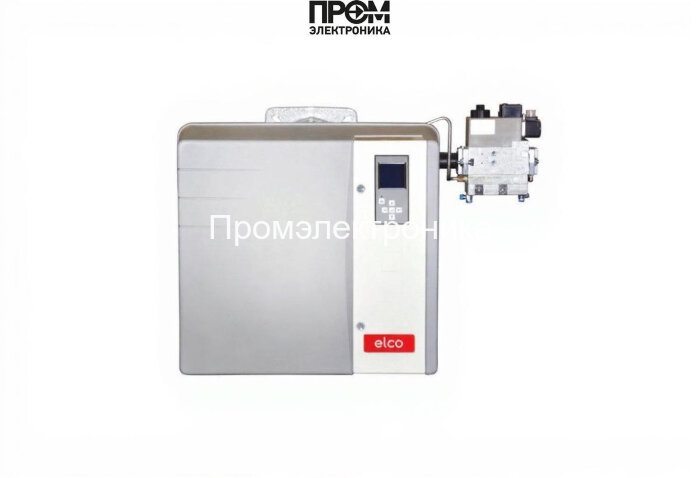

Газовая горелка Elco VG5.950 DP KN s313 — техническое описание и модульная конструкция

Предлагаемое техническое описание предназначено для инженеров и сервисных специалистов. Горелка Elco VG5.950 DP KN s313 — промышленное решение Low NOx для работы на природном газе и пропане, рассчитанное на диапазон мощности 170–950 кВт. Конструкция выполнена модульно, что упрощает монтаж, отладку и ТО, а также минимизирует время простоя при замене составных узлов.

Ключевая конструкция: основные узлы и их функции

• Топливный насос — обеспечивает стабильную подачу газа/смеси к рампе и форсункам, поддерживает требуемое противодавление в диапазоне 0–9 мбар.
• Датчик пламени — электронный контроль наличия факела с быстрым отключением при его потере, совместим с системами MDE2.
• Топочный автомат — микропроцессорный блок управления, реализующий последовательность розжига, защиту и диагностику с возможностью интеграции в АСУТП.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, обеспечивая надежную и стабильную инициацию пламена.
• Реле давления — контролирует топливное давление в рампе и обеспечивает аварийное отключение при отклонениях от заданного диапазона.
• Форсунки — высокоточные распылители/регуляторы, адаптированные под прогрессивную подачу газа, обеспечивают оптимальное соотношение газ/воздух.
• Сервопривод — исполнительный механизм для точной регулировки положения заслонок и пропорций газ/воздух при частотном управлении.
• Клапан — запорная и предохранительная арматура на линиях подачи газа; включает электромагнитные и пневматические узлы.
• Электроды — рабочие элементы розжига и ионизационного контроля пламени, выполнены из термостойких материалов с антикоррозионной обработкой.

Функциональные особенности и эксплуатационные преимущества

• Пропорциональное пневматическое регулирование обеспечивает стабильное горение и максимальный КПД в широком диапазоне нагрузок.
• Модульность агрегатов (голова сгорания, газовая рампа s313, блок управления) упрощает обслуживание и обновление компонентов без полной разборки.
• Интеллектуальный контроль MDE2 и диагностические функции позволяют интегрировать горелку в современные цифровые котельные и снизить время на поиск неисправностей.
• Комплектующие высокого класса (трансформатор розжига, сервоприводы, реле давления) рассчитаны на длительную непрерывную эксплуатацию и соответствуют промышленным стандартам.

Рекомендации по монтажу и техобслуживанию

• Устанавливать на подготовленные фланцевые соединения Rp 2”, обеспечив герметичность и корректный противодавление.
• Ежегодная проверка датчика пламени, состояния электродов и форсунок; замена уплотнений и проверка реле давления по регламенту.
• Использовать рекомендованные средства защиты от перепадов напряжения и следить за уровнем шума (77 дБ) при монтаже шумопоглощающих модулей.

Данное описание отражает инженерную структуру горелки Elco VG5.950 DP KN s313 и ориентировано на оптимизацию поисковой выдачи по 2026 году: упор на Low NOx, модульность, интеграцию в АСУ, надежность топливных и электрических узлов. Для проектирования и подбора комплектующих рекомендуется опираться на реальные параметры: мощность 170–950 кВт, электропитание 220 В, электродвигатель 1500 Вт и рабочий диапазон температур от -10 до +60 °C.
