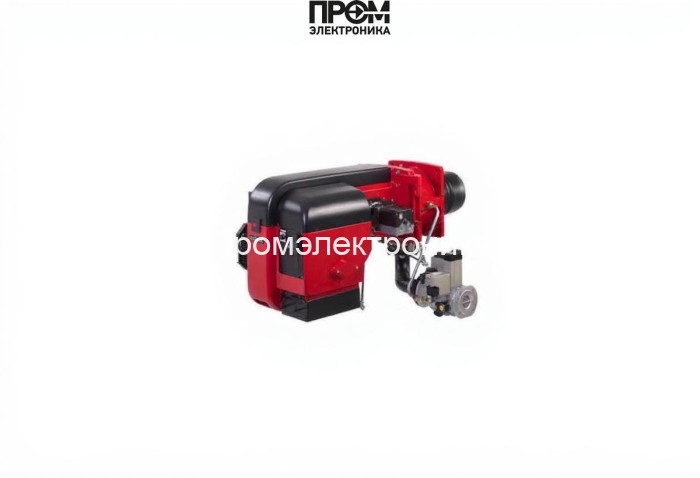

Газовая горелка Oilon GP-150M WD33

Газовая горелка Oilon GP-150M WD33 — техническое описание и состав узлов

Oilon GP-150M WD33 — промышленная газовая горелка с электронной модуляцией мощности 450–2700 кВт, спроектированная для устойчивой работы в котлах отопительных, водогрейных, паровых и в воздушных нагревателях. Конструкция ориентирована на высокую эксплуатационную надёжность, простоту сервисного доступа и соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Ключевые технические параметры

• Диапазон мощности: 450–2700 кВт (электронная модуляция)
• Длина пламенной трубы: 400 мм
• Электропитание: 380 В, двигатель вентилятора 5500 Вт
• Противодавление в топке: 0–13 мбар
• Номинальные присоединения: DN50 / DN65; тип соединения Rp 2" / Rp 2 1/2"
• Габариты (В×Ш×Г): 79×82×145 см; масса: 130 кг

Состав основных узлов и элементов

Модулярная компоновка обеспечивает лёгкую замену и проверку каждого узла. В состав горелки входят следующие ключевые компоненты:

• Топливный насос — обеспечивает стабильную подачу газа и поддержание требуемого давления в рампе при любых режимах нагрузки.
• Датчик пламени — оптический или ионизационный контроль наличия факела для мгновенного отключения при его отсутствии.
• Топочный автомат — контроллер управления модуляцией, последовательностью розжига и защитными алгоритмами.
• Трансформатор розжига — высоковольтный источник для электророзжига, обеспечивающий стабильное образование искры при разных противодавлениях.
• Реле давления — контроль минимального и максимального давление газа в системе, интеграция с цепью безопасности.
• Форсунки — комплект сменных жиклёров и распылителей для точной настройки факела под тип топлива и режим работы.
• Сервопривод — плавная электронная регулировка положения воздушной заслонки и газового клапана для оптимизации соотношения воздух/газ.
• Клапан (газовый запорный) — быстродействующая запорная арматура с электромагнитным и механическим приводом для аварийного перекрытия.
• Электроды — контрольные и розжиговые электроды, выполненные из жаропрочных сплавов для длительного ресурса.

Преимущества проектного решения

• Плавная электронная модуляция — снижение топлива и стабильность отпуска тепловой мощности.
• Модульность узлов — минимизация времени ремонта и простая интеграция запасных частей.
• Соответствие современным требованиям безопасности и мониторинга — датчики и реле интегрируются в систему SCADA.
• Надёжность при противодавлении до 13 мбар — подходит для широкого спектра котлов и топочных камер.

Рекомендации по монтажу и обслуживанию

• Монтаж и наладка — только квалифицированным персоналом с проверкой герметичности рампы и калибровкой датчиков.
• Ежемесячная проверка — состояние форсунок, электродов и трансформатора розжига.
• Годовое ТО — тест реле давления, проверка сервоприводов и замена уплотнений по регламенту.

Oilon GP-150M WD33 обеспечивает техническую гибкость и экономичность при эксплуатации в современных котельных: сочетание точной автоматики, качественных механических узлов и возможности интеграции в цифровую систему управления делает её оптимальным решением для 2026 года.
