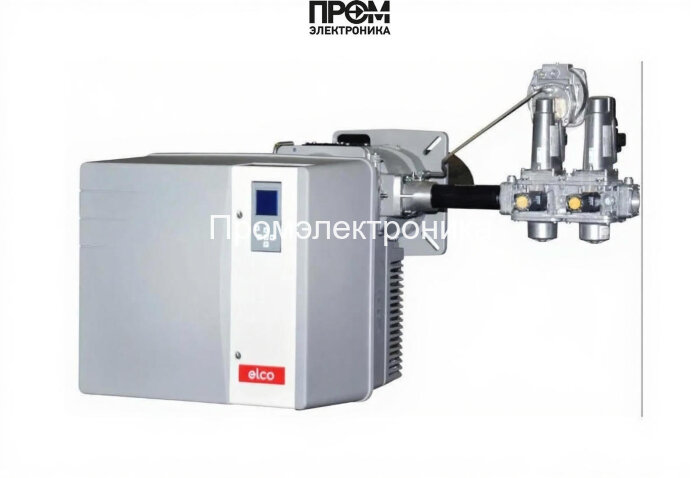

Газовая горелка Elco VG 6.2100 M /PED KN s42

Газовая горелка Elco VG 6.2100 M /PED KN s42 — техническое описание и состав узлов

Газовая горелка Elco VG 6.2100 M /PED KN s42 — промышленное решение класса Low NOx для котлоагрегатов и теплогенераторов, оптимизированное под энергоэффективную модуляцию подачи топлива и воздуха. Конструкция ориентирована на длительную эксплуатацию (версия PED), точное управление мощностью в диапазоне 260–1900 кВт и минимизацию выбросов. В описании приведены рабочие принципы, ключевые характеристики и перечень основных узлов горелки для упрощения проектирования и обслуживания.

Ключевые характеристики (кратко)

• Топливо: природный газ / пропан; серия Low NOx.
• Диапазон мощности: 260–1900 кВт; двухступенчатое и электронно-модулируемое управление.
• Питающее напряжение: 220 В; потребляемая мощность порядка 2622 Вт.
• Пламенная труба: короткая, 360 мм; подключение DN65 (газовая рампа s42).
• Эксплуатационный диапазон: −10…+60 °C; противодавление 0–12 мбар; уровень шума 79 дБ; IP21.

Структура и состав основных узлов

Горелка выполнена модульно — это упрощает ремонт и модернизацию. Ниже приведён структурированный список агрегатных элементов с указанием их функциональной роли:

• Топливный насос — обеспечивает стабильную подачу топлива к рампе и форсункам, поддерживает требуемое давление при изменении нагрузки.
• Датчик пламени — реализует контроль наличия устойчивого горения и подаёт сигнал на систему управления при детекции сбоев.
• Топочный автомат — координатор пуска, розжига и защиты; реализует алгоритмы модуляции мощности и аварийной блокировки.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов при каждом цикле розжига.
• Реле давления — следит за давлениями в газовой магистрали, предотвращает работу при падении/перепаде давления.
• Форсунки — обеспечивают диспергирование газа для стабильного и экономичного горения в пламенной трубе.
• Сервопривод — управляет заслонками подачи воздуха и газовыми клапанами для точной модуляции соотношения «газ/воздух».
• Клапан — газовый запорный клапан с двойной защитой, обеспечивает герметичное перекрытие при аварии.
• Электроды — ионизационные электроды для контроля пламени и зажигания, простая замена при ТО.

Эксплуатация и безопасность

• Рекомендованы регулярные проверки газовой рампы, состояния форсунок и электродов, тесты датчика пламени и реле давления.
• Для стабильной модуляции и снижения расхода топлива необходимо корректное сопряжение с блоком Modulo и отображением MDE2.
• Соблюдение монтажных инструкций и заземления, регулярная калибровка сервоприводов и контроль противодавления — обязательны для безопасной работы.

Elco VG 6.2100 M /PED KN s42 — профессиональное решение для объектов, требующих высокая экологичность, точная модуляция и простота обслуживания. Конструктивная прозрачность модулей позволяет быстро диагностировать и заменить узлы: насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды.
