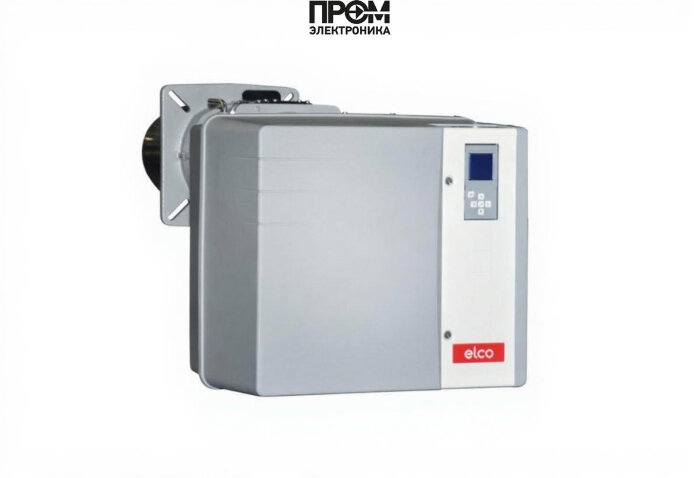

Газовая горелка Elco VG 6.1600 M R /PED

Газовая горелка Elco VG 6.1600 M R /PED — промышленный модульный агрегат класса mодулируемых горелок для технологического и коммунально‑бытового теплоснабжения. Техническая компоновка и система управления разработаны для стабильного поддержания тепловой нагрузки в диапазоне 200–1700 кВт при минимальных энергозатратах и высокой безопасности эксплуатации. Описание выполнено в строгом техническом стиле с выделением конструктивных узлов, функциональных интерфейсов и рекомендаций по обслуживанию.

Ключевые узлы и их функции

• Топливный насос — обеспечивает подачу и поддержание требуемого давления газа в системе подачи, компенсирует перепады сетевого давления и поддерживает стабильность горения.
• Датчик пламени — оптический/ионный контроллер наличия пламени, реализует немедленное отключение подачи топлива при потере горения.
• Топочный автомат — центральный контроллер безопасности и логики запуска/остановки, реализует алгоритмы двухступенчатого и прогрессивного электронного модулирования.
• Трансформатор розжига — формирует высоковольтный импульс для инициации искрового розжига на электродах; рассчитан на длительный период работы в циклах старт/стоп.
• Реле давления — слежение за противодавлением и блокировка при выходе параметра за установленные пределы (0–12 мбар рабочий диапазон).
• Форсунки — сопловые элементы головки горения, обеспечивают заданную геометрию факела и оптимальную атомизацию газовой смеси для эффективного сгорания.
• Сервопривод — исполнительный механизм для точной регулировки воздушно‑топливной смеси и механической модуляции заслонок в режиме прогрессивной модуляции.
• Клапан — газовый запорный или регулировочный элемент с быстродействием и износостойкими седлами, реализует аварийное перекрытие подачи топлива.
• Электроды — искрообразующие элементы розжига и контроля стабильности факела, выдерживают высокую термическую нагрузку и коррозионные воздействия.

Технические параметры и эксплуатационные особенности

• Мощность: 200–1700 кВт; режимы: двухступенчатый и прогрессивный электронный;
• Электропитание и потребление: 220 В, электродвигатель 2200 Вт, полная потребляемая мощность ~2325 Вт;
• Класс защиты: IP21; рабочая температура: от −20 °C до +60 °C; противодавление: 0–12 мбар;
• Габариты и вес: компактный моноблок 105×59.2×55.3 см, масса 127 кг — облегчают интеграцию в котловые модули;
• Интерфейсы управления: цифровой контроллер топочного автомата с возможностью интеграции в SCADA/автоматику здания.

Преимущества и обслуживание

• Высокая точность модулирования и экономия топлива за счёт синхронной работы серводвигателя, форсунок и автоматики;
• Повышенная безопасность: датчик пламени, реле давления и аварийный клапан работают в единой логике стоп‑пуск;
• Простота сервисного доступа к форсункам, электродам и трансформатору розжига для периодической проверки и замены;
• Рекомендуемая регламентная проверка: контроль пломбы электродвигателя, тестирование датчика пламени и проверка реле давления не реже одного раза в год.

Elco VG 6.1600 M R /PED подходит для интеграции в промышленные котельные, каскадные решения и объекты с требованием точного регулирования тепловой нагрузки. Продукт соответствует современным требованиям энергоэффективности и безопасности 2026 года и оптимален для проектов, где важны надёжность узлов и простота диагностики.
