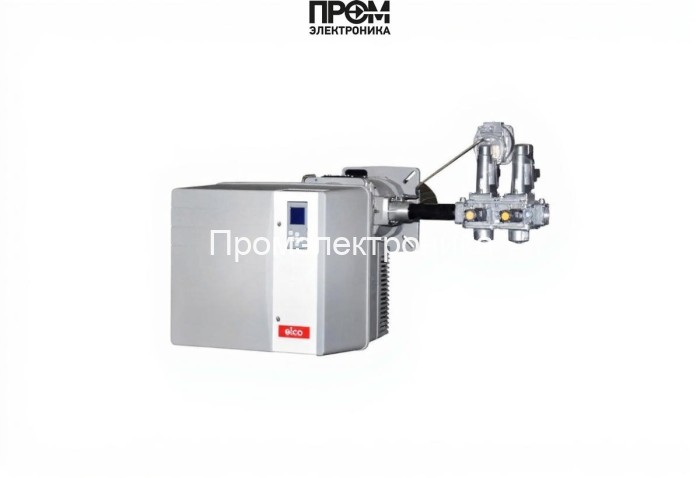

Газовая горелка Elco VG 6.1600 DP R KN s316 — техническое описание

Газовая горелка Elco VG 6.1600 DP R KN s316 (арт. 3834801) — промышленный модуль для прямого нагрева в котлах и теплогенераторах. Разработана для стабильного, экономичного сжигания природного и сжиженного газа при мощности 200–1700 кВт. Соответствует требованиям по экологии и безопасности, эксплуатируется в диапазоне температур от -10 до +60 °C и выдерживает противодавление 0–12 мбар.

Ключевые характеристики

• Вид топлива: газовая
• Диапазон мощности: 200–1700 кВт
• Исполнение: прогрессивная (плавно-двухступенчатое пневматическое регулирование)
• Длина пламенной трубы: 360 мм (короткая пламенная труба, материал s316)
• Тип подключения: DN65 (тип соединения)
• Электропитание: 220 В; электродвигатель: 2200 Вт; потребляемая электрическая мощность: 2500 Вт
• Класс пылевлагозащиты: IP21; уровень шума: 77 дБ
• Вес / габариты: 127 кг / 141×59.2×55.3 см
• Газовая рампа: s316 - 65 - DN65 /TC с контролем герметичности
• Производитель / страна бренда: Elco, Италия

Конструкция и комплект поставки

Горелка разработана как модульная система для упрощения монтажа и сервисного обслуживания. В состав входят:

• головка сгорания с короткой пламенной трубой 360 мм (s316);
• газовая рампа DN65 с системой контроля герметичности;
• вентилятор с электродвигателем 2200 Вт и приводом для плавного регулирования мощности;
• панель управления с MDE2-дисплеем для отображения параметров и диагностики;
• система сохранения настроек RTC для фиксации параметров головки после обслуживания;
• корпус с исполнением IP21, монтажные крепления и стандартный комплект уплотнений и фитингов.

Функциональные узлы и автоматика

• MDE2 — локальный дисплей и регистратор событий: хранит настройки, историю ошибок, параметры пламени и циклов запуска;
• RTC — система сохранения регулировок головки, обеспечивает быстрый возврат к заводским/пользовательским настройкам после ТО;
• пневматическое двухступенчатое регулирование мощности — экономичное и точное управление подачей воздуха и газа;
• системы защиты: контроль пламени, блокировки при нарушении питания, автоматическое закрытие воздушной заслонки при остановке для защиты котла от оттока тепла.

Преимущества

• широкий регулировочный диапазон 200–1700 кВт — подходит для различных котельных и тепловых агрегатов;
• встроенная диагностика MDE2 сокращает время на выявление неисправностей;
• RTC упрощает сервис и снижает риск ошибок при переключении головки сгорания;
• компактные габариты и модульность облегчают монтаж на котлах стандартов EN 303, DIN 4794, 30697;
• экономичное потребление электроэнергии благодаря оптимизации работы вентилятора;
• корпус IP21 и устойчивость к температурным перепадам обеспечивают длительный срок службы в промышленной среде.

Примеры реального использования

• промышленные котельные: паровые и водогрейные котлы мощностью 200–1700 кВт;
• пищевые и химические производства для технологического нагрева и сушки;
• комплексы теплоснабжения для производственных цехов и складов;
• агрегаты генерации теплого воздуха (тепловые пушки) с требованиями к короткой пламенной трубе и компактной компоновке.

Обслуживание и эксплуатация

• регламентные проверки: визуальный осмотр уплотнений и соединений, контроль герметичности газовой рампы, проверка состояния пламенной трубы и электродов;
• ежегодное ТО: чистка вентилятора, проверка контроллера MDE2, тест блокировок и датчиков пламени;
• замена расходников: электроды и уплотнения по мере износа; при снятии головки — сохранение настроек через RTC позволяет быстро восстановить работу;
• эксплуатационные рекомендации: использовать стабильное питание 220 В, соблюдать допустимый диапазон противодавления 0–12 мбар, избегать эксплуатационных условий за пределами -10…+60 °C.

Совместимость с котлами

Горелка Elco VG 6.1600 подходит для установки на котлы и теплогенераторы, соответствующие стандартам EN 303, DIN 4794 и 30697, а также на промышленные агрегаты с присоединением DN65 и требованием короткой пламенной трубы.

FAQ

• Какие типы газа поддерживаются? — Проектно предполагается работа с природным и сжиженным газом (конфигурация газовой рампы s316).
• Нужна ли дополнительная автоматика? — Базовая автоматика (MDE2, RTC, блокировки пламени) входит в комплектацию; интеграция в верхний уровень управления возможна через стандартные интерфейсы при проектах заказчика.
• Как часто требуется ТО? — Ежегодная комплексная проверка и регулярные визуальные осмотры каждые 3–6 месяцев в зависимости от режима работы.
• Можно ли использовать при низком противодавлении? — Да, допускается противодавление от 0 до 12 мбар.

Для надежной поставки и профессионального сопровождения покупки оборудования обращайтесь к компании Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать оптимальную конфигурацию, провести пусконаладочные работы и организовать сервисное обслуживание.

Elco VG 6.1600 DP R KN s316 — решение для тех, кто ценит точность управления, безопасность и минимальные простои в промышленной эксплуатации.
