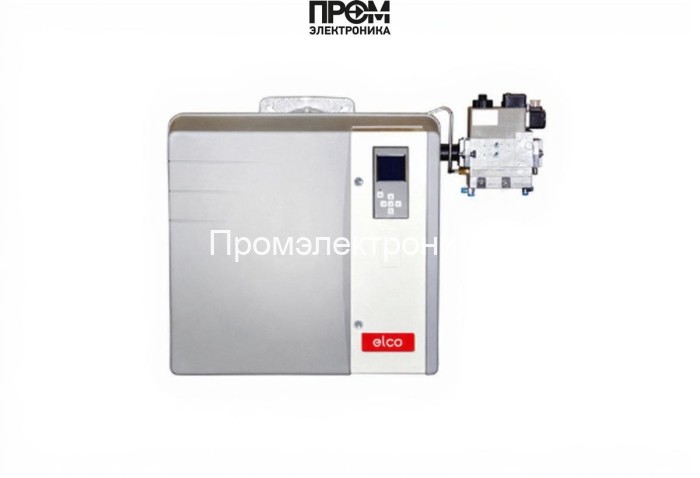

Газовая горелка Elco VG 5.950 DP R KL d311

Газовая горелка Elco VG 5.950 DP R KL d311 — техническое описание и состав узлов

Представленный документ содержит концентрированное, технически выверенное описание конструкции и эксплуатационных особенностей горелки Elco VG 5.950 DP R KL d311. Ориентировано на инженеров по ППР, специалистов по монтажу и сервису, проектировщиков котельных систем. В тексте отражены ключевые параметры: диапазон мощности 150–1000 кВт, питание 220 В, электродвигатель 1500 Вт (потребляемая мощность 1884 Вт), длина пламенной трубы 435 мм, класс защиты IP21, масса 88 кг, габариты 118.7×58.1×54.9 см, противодавление 0–9 мбар.

Ключевые технические элементы и их роль

• Топливный насос — обеспечивает стабильную подачу газовой смеси к газовой рампе d311 и форсункам при требуемом давлении. Встроенные фильтры защищают систему от механических примесей.
• Датчик пламени — оптический/ионный контроль наличия устойчивого пламени; интегрирован с платой управления для немедленного отключения подачи топлива при нештатной ситуации.
• Топочный автомат — микропроцессорная автоматика MDE2 выполняет функции управления розжигом, модуляцией мощности (AGP), логикой безопасности и хранением параметров в RTC.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига, обеспечивая надёжный поджиг даже при нестабильном питании сети.
• Реле давления — контроль минимального и максимального давления в газовой рампе; защищает систему от работы при недопустимых значениях противодавления (0–9 мбар).
• Форсунки — комплект форсунок подобран по пропускной способности под заданный диапазон мощности; обеспечивают оптимальное соотношение газа и воздуха при модуляции.
• Сервопривод — реализует пропорциональное изменение положения заслонок и газовых органов (регулирование AGP), гарантируя точную модуляцию мощности и снижение расхода топлива.
• Клапан — электромагнитные и газовые запорные клапаны с аварийным закрытием; интегрированы в блок безопасности для быстрого перекрытия подачи топлива.
• Электроды — набор зажигающих и детектирующих электродов расположены в пламенной голове; обеспечивают устойчивый розжиг и корректную работу датчика пламени.

Конструкция и материалы

• Моноблочная алюминиевая рама с шумопоглощающим кожухом обеспечивает конструкционную жёсткость и пониженный акустический фон (77 дБ).
• Удлинённая пламенная труба 435 мм оптимизирована для глубокой камеры сгорания и равномерного распределения теплового потока.
• Электродвигатель 1500 Вт и трансмиссия разработаны для долговременной эксплуатации при заявленных нагрузках и температурном диапазоне −10…+60 °C.

Эксплуатация, безопасность и техобслуживание

• Рекомендованный регламент ТО: проверка фильтров газовой рампы, состояние форсунок, функционал датчика пламени и реле давления — типично каждые 3–6 месяцев при интенсивной эксплуатации.
• Пусконаладка включает настройку AGP, проверку розжига трансформатором, калибровку реле давления и тестирование алгоритмов топочного автомата.
• Встроенные алгоритмы безопасности обеспечивают автоматическое выключение при падении сети ниже 185 В, отказе датчика пламени или срабатывании реле давления.

Технически выверенная компоновка элементов делает Elco VG 5.950 DP R KL d311 подходящей для промышленных котлов и технологических печей, где требуются точная модуляция, надежность автоматики и возможность интеграции в системные решения отопления и технологического нагрева.
