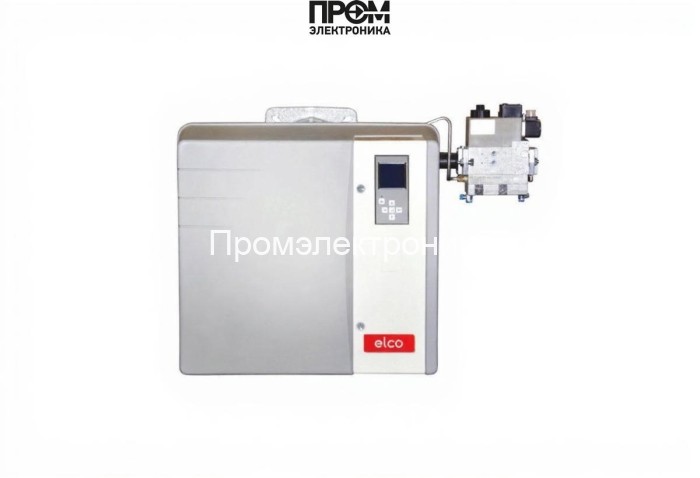

Газовая горелка Elco VG 5.1200 M /PED KN d422

Газовая горелка Elco VG 5.1200 M /PED KN d422 — техническое описание и состав узлов

Представленная промышленная газовая горелка Elco VG 5.1200 M разработана для стабильного и экономичного сжигания природного газа и пропана в диапазоне мощности 160–1160 кВт. Конструкция ориентирована на долговременную эксплуатацию в составе котельных и технологических тепловых агрегатов, отвечает требованиям по снижению выбросов (Low NOx) и допускает встроенную электронную модуляцию с двухступенчатым режимом управления.

Ключевые технические параметры

• Диапазон мощности: 160–1160 кВт;
• Питание: 220 В; потребляемая мощность — 2052 Вт; электродвигатель — 1500 Вт;
• Длина пламенной трубы: 215 мм (короткая); тип соединения: DN65;
• Класс защиты электроники: IP21; уровень шума: 77 дБ; рабочая температура: −10…+60 °C;
• Противодавление на рампе: 0–9 мбар; масса: 88 кг; габариты: 96.7×58.1×54.9 см.

Состав основных узлов и их техническая роль

• Топливный насос — обеспечивает подачу и дозирование газа в рампу при заданном противодавлении; конструктивно рассчитан на стабильную работу в диапазоне 0–9 мбар.
• Датчик пламени — контролирует наличие устойчивого горения, интегрируется в систему безопасности для автоматического отключения при потухании.
• Топочный автомат — центральный контроллер управления процессом горения: реализует электронную модуляцию, двухступенчатую логику и последовательность розжига/остановки.
• Трансформатор розжига — формирует высоковольтные импульсы для электрода розжига, гарантирует надежное инициирование искры при различных режимах газа.
• Реле давления — контролирует давление в газовой рампе и предотвращает работу при несоответствующем давлении, обеспечивает аварийную блокировку.
• Форсунки — формируют факел и обеспечивают оптимальную смесь топлива с воздухом, выполнены для минимизации выбросов NOx.
• Сервопривод — управляет положением клапанов и дроссельных устройств для точной модуляции расхода и мощности.
• Клапан — запорная арматура с быстрым срабатыванием и герметичностью, отвечает за подачу/отсечку топлива при пуске и аварийных ситуациях.
• Электроды — электроды розжига и ионизационного контроля, выполнены из жаростойких материалов и рассчитаны на длительный ресурс.

Обслуживание и эксплуатация

• Рекомендуется регулярная проверка герметичности рампы, состояния форсунок и калибровка датчика пламени не реже 1 раза в год при интенсивной эксплуатации;
• Обеспечить стабилизированное электропитание 220 В с защитой от перенапряжений и заземлением согласно требованиям проекта;
• При монтаже предусмотреть доступ для сервисного обслуживания топочного автомата, трансформатора розжига и сервопривода.

Горелка Elco VG 5.1200 M представляет собой комплектное промышленное решение с моноблочной компоновкой, адаптированное к современным требованиям энергоэффективности и экологичности, и готово к интеграции в промышленные котлы и теплогенераторы по стандартам EN.
