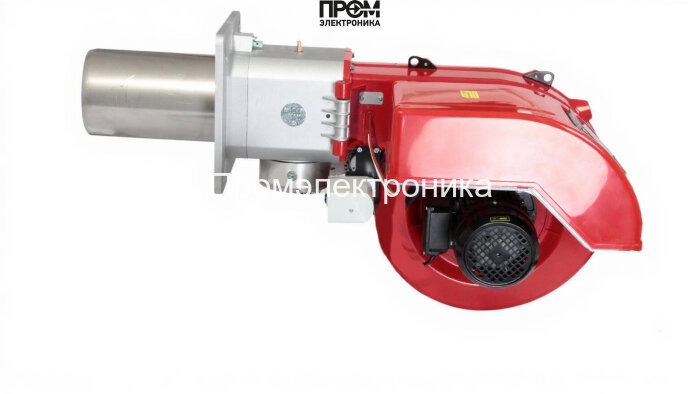

Газовая горелка RUF TRG 150 P L380

Газовая горелка RUF TRG 150 P L380 — техническое описание

Газовая горелка RUF TRG 150 P L380 — промышленный двухступенчатый горелочный блок, спроектированный для устойчивой работы в котельных и технологических печах средней и высокой мощности. Модель обеспечивает регулирование мощности в диапазоне 372–1512 кВт, расход газа 38–153 нм³/ч и рассчитана на монтаж с пламенной трубой длиной 380 мм и диаметром 190 мм. Электропитание 380 В, электродвигатель 200 Вт, масса 12 кг, класс пылевлагозащиты IP40 — конструкция ориентирована на долговечность и простоту обслуживания.

Ключевые технические характеристики

• Вид топлива: газовая (природный или подготовленный газ)
• Мощность: 372–1512 кВт
• Расход газа: 38–153 нм³/ч
• Длина/диаметр пламенной трубы: 380 мм / 190 мм
• Электропитание: 380 В, электродвигатель 200 Вт
• Противодавление: 0–10.25 мбар
• Габариты/вес: 43.3×42×34.8 см / 12 кг
• Класс защиты: IP40

Составные узлы и функциональные элементы

Конструкция горелки включает необходимые исполнительные и контрольные элементы, обеспечивающие надёжность пуска, стабильность пламени и защиту оборудования:

• топливный насос — регулирует подачу газа и поддерживает рабочее давление в системе;
• датчик пламени — фиксирует наличие горения и блокирует подачу топлива при исчезновении пламени;
• топочный автомат — обеспечивает логическую последовательность пуска, розжига и отключения в двухступенчатом режиме;
• трансформатор розжига — формирует высоковольтный импульс для поджига смеси на электродах;
• реле давления — мониторит давление газа и предотвращает работу при отклонениях от безопасных значений;
• форсунки — обеспечивают дозированную подачу газа и оптимальное смесеобразование;
• сервопривод — управляет положением клапанов и фазой подачи воздуха/газа для двухступенчатого регулирования;
• клапан — запорный и регулирующий элементы в линии топлива, выполнены с учётом быстрого срабатывания;
• электроды — контроль и инициирование поджига, рассчитаны на длительную эксплуатацию в агрессивной среде.

Интеграция, управление и безопасность

RUF TRG 150 P L380 разработана для бесшовной интеграции в существующие автоматизированные системы котельных: двухступенчатая автоматика снижает пусковые потери и повышает КПД при частичных нагрузках, а комплект датчиков и реле обеспечивает стопроцентную блокировку при аварийных состояниях. Для обеспечения безопасности требуется регулярная проверка датчиков пламени, реле давления и состояния форсунок, а также контроль электрических соединений трансформатора розжига и сервоприводов.

Обслуживание и рекомендации

• Монтаж и пуск должен выполнять сертифицированный персонал по инструкции производителя.
• Плановая диагностика: проверка датчика пламени, работоспособности трансформатора розжига и состояния клапанов не реже одного раза в год.
• При эксплуатации соблюдать параметры расхода газа и противодавления, указанные в технических характеристиках.

Технический дизайн и набор узлов делают горелку RUF TRG 150 P L380 оптимальным решением для современных котельных, где важны точность управления, энергоэффективность и простота сервисного обслуживания.
