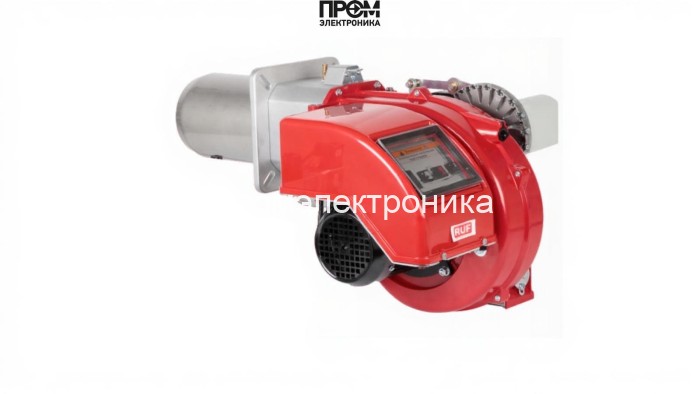

Газодизельная горелка RUF RTGL 55 P MB-DLE 215

Техническое описание газодизельной горелки RUF RTGL 55 P MB-DLE 215

Предлагаемая комбинированная двухступенчатая горелка RUF RTGL 55 P MB-DLE 215 предназначена для стабильного и управляемого сжигания газового и дизельного топлива в промышленных и коммунально‑бытовых котельных. Модель обеспечивает диапазон мощности 101–550 кВт и рассчитана на работу при давлении рампы 0,4–16 мбар с допустимым противодавлением до 8 мбар. Конструкция выполнена с учетом требований надежности, простоты обслуживания и интеграции в типовые тепловые контуры.

Конструктивные узлы и основные детали

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, снабжен системой фильтрации и точной регулировкой расходов.
• Датчик пламени — оптический/ионизационный сенсор контроля наличия горения, интегрирован с блоком безопасности для быстрого отключения при отказе.
• Топочный автомат — программируемый контроллер управления последовательностью розжига, защитными блокировками и сменой ступеней мощности.
• Трансформатор розжига — высоковольтный узел для подачи искрового импульса на электроды при пуске, рассчитан на длительный ресурс в режиме многократных включений.
• Реле давления — монитор давления в рампе и топливной магистрали, обеспечивает автоматическое блокирование при выходе параметров за пределы нормы.
• Форсунки — высокоточные распылители дизельного топлива, обеспечивают оптимальное аэрирование и стабильное горение на обеих ступенях.
• Сервопривод — исполнительный механизм для регулировки заслонок и дросселей, реализует быстрое и плавное переключение режимов.
• Клапан — электромагнитные и регулирующие клапаны топлива и газа с шестью степенями защиты от протечки и быстрого реагирования на команды автоматики.
• Электроды — комплект ионизационных и розжиговых электродов из жаропрочных сплавов для стабильной искры и контроля пламени.

Эксплуатационные и монтажные указания

• Электропитание: 220 В; электродвигатель — 420 Вт. Класс защиты электроузлов — IP40.
• Габариты и масса: 69.2 × 50.2 × 40.2 см, вес ~46 кг — удобны для монтажа на стандартную топочную дверцу.
• Расход топлива: 9–46 кг/ч (в зависимости от режима и типа топлива).
• Рекомендуемые процедуры: периодическая проверка форсунок и топливного насоса, тесты датчика пламени и трансформатора розжига, калибровка реле давления и сервопривода.

Преимущества решения

• Унифицированная модульная компоновка упрощает сервис и модернизацию.
• Двойная ступенчатость и точные дозаторы топлива повышают экономичность и снижают выбросы.
• Комплект ключевых узлов (форсунки, клапан, датчик пламени, топочный автомат) обеспечивает высокий уровень безопасности и автоматизации.

Данная техническая характеристика ориентирована на проектировщиков и сервисные организации, требующих прозрачной структуры узлов и рекомендаций по обслуживанию для интеграции горелки RUF RTGL 55 P MB-DLE 215 в современные котельные и технологические установки.
